WD-062.20.0414
XZWD
Um rolamento de giro ou anel giratório é um rotacional rolamento de elementos rolantes ou rolamento liso que normalmente suporta uma carga pesada, mas de rotação lenta ou oscilação lenta, geralmente uma plataforma horizontal, como uma plataforma convencional guindaste, uma baloiço, ou a plataforma voltada para o vento de um eixo horizontal moinho de vento.(To 'slew' significa virar sem mudar de lugar.)
O rolamento de giro de seção fina tem a mesma estrutura com comum rolamento de giro, mas o peso é leve e gira de forma flexível.

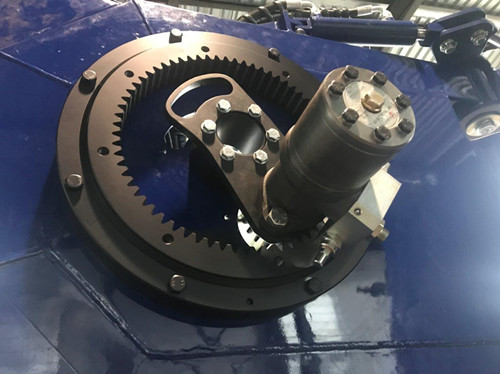

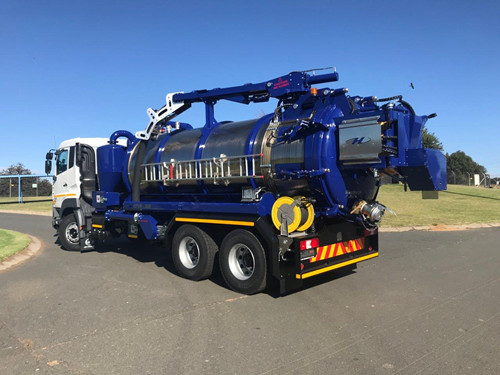

Nós fornecemos rolamentos de giro para o fabricante de caminhões de esgoto e jateamento, abaixo estão as fotos da aplicação real.
Para obter o desenho (pdf), clique em Modelo.
| Modelo PDF.format | Peso Kg | dimensão estrutural | Dados da engrenagem (KN) | Força da engrenagem | Liberação | |||||||||||
| D3 | d1 | H1 | H2 | Hu | ho | d | m | z | km | b | Permitido | máx. | Axial | Radial | ||
 WD-062.20.0414.pdf | 31 | 415.5 | 413 | 45.5 | 45.5 | 10.5 | 10.5 | 335 | 5 | 67 | -0.75 | 45.5 | 13.54 | 27.08 | ≤0,28 | ≤0,24 |
 WD-062.20.0544.pdf | 42 | 545.5 | 543 | 45.5 | 45.5 | 10.5 | 10.5 | 456 | 6 | 76 | -0.6 | 45.5 | 16.00 | 32.00 | ≤0,30 | ≤0,26 |
 WD-062.20.0644.pdf | 50 | 645.5 | 643 | 45.5 | 45.5 | 10.5 | 10.5 | 558 | 6 | 93 | -0.6 | 45.5 | 15.62 | 31.24 | ≤0,30 | ≤0,26 |
| WD-062.20.0744.pdf | 58 | 745.5 | 743 | 45.5 | 45.5 | 10.5 | 10.5 | 660 | 6 | 110 | -0.6 | 45.5 | 15.32 | 30.64 | ≤0,30 | ≤0,26 |
| WD-062.20.0844.pdf | 69 | 845.5 | 843 | 45.5 | 45.5 | 10.5 | 10.5 | 752 | 8 | 94 | -0.8 | 45.5 | 20.8 | 41.60 | ≤0,30 | ≤0,26 |
| WD-062.20.0944.pdf | 76 | 945.5 | 943 | 45.5 | 45.5 | 10.5 | 10.5 | 856 | 8 | 107 | -0.8 | 45.5 | 20.49 | 40.98 | ≤0,30 | ≤0,26 |
| WD-062.20.1094.pdf | 91 | 1096 | 1093 | 45.5 | 45.5 | 10.5 | 10.5 | 1000 | 8 | 125 | -0.8 | 45.5 | 20.16 | 40.32 | ≤0,30 | ≤0,26 |
| Modelo | Dimensões (mm) | Dimensão de montagem (mm) | |||||||
| D | de | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Observação:
1. N1 é o número de furos de lubrificação.Copo de óleo M8×1JB/T7940.1~JB/T7940.
2. A localização do bico de óleo pode ser alterada de acordo com a aplicação do usuário.
3. 'Km' é redução aditiva;m: módulo;z: dentes nºs.
4. Para obter a capacidade da curva de carga, faça o download do nosso catálogo de rolamentos de giro.
