| Quantidade: | |
|---|---|
RKS.060.20.0414
XZWD
8482800000
Rolamentos de anel giratório personalizados para paletizador manipulador robótico

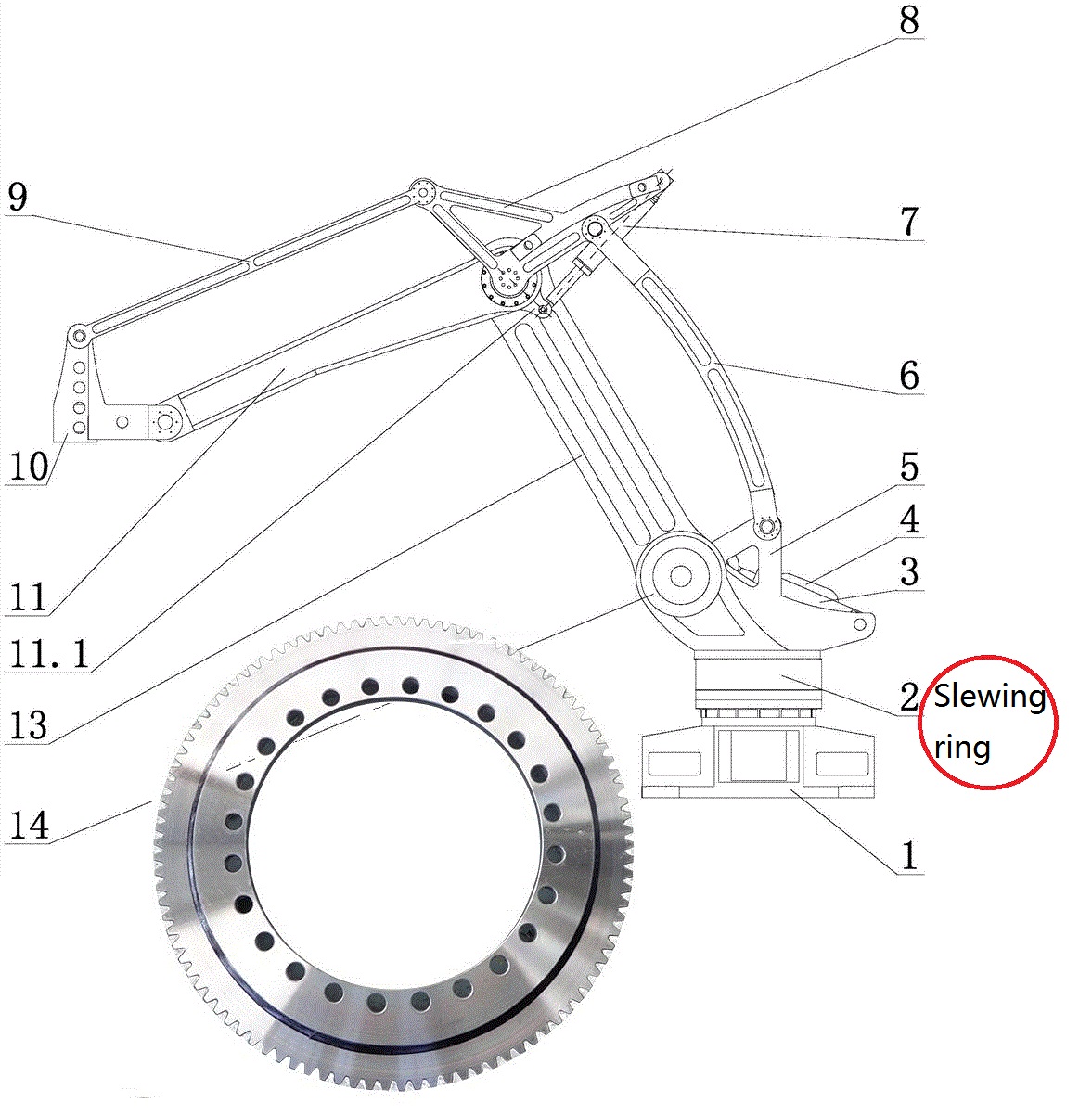

O robô de paletização é usado principalmente para paletização de produtos, que pode realizar quatro tipos de movimentos: rotação da cintura, oscilação da lança para cima e para baixo, oscilação do braço para frente e para trás e rotação do manipulador.
Rolamentos de giro do tipo leve
• Aço: aço de alta qualidade, 50Mn,42CrMo,C45 melhorado
• Lubrificação: Os rolamentos de giro do tipo leve são pré-lubrificados com sabão de lítio, aditivos EP e consistência de 2
• Classe de aparafusamento: 10,9 recomendado
• Niples de graxa: quatro niples de graxa iguais (M8X1.00) (G)
• Endurecimento das pistas de alta qualidade
Rolamentos de giro tipo leve com furos especiais ou sem furos para parafusos de fixação: entre em contato conosco
Para obter o desenho (pdf), clique em Modelo.
| Modelo PDF.format | Peso kg | Dimensões (mm) | Dimensão de montagem (mm) | Dimensão estrutural (mm) | Folga (mm) | |||||||||||||
| D | de | H | D1] | D2 | n | Φ | M | t | D3 | d1 | H1 | H2] | Hu | ho | Axial | Radial | ||
 WD-060.20.0414.pdf | 29 | 486 | 342 | 56 | 460 | 368 | 24 | 13.5 | 12 | - | 412.5 | 415.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,28 | ≤0,24 |
 WD-060.20.0544.pdf | 37 | 616 | 472 | 56 | 590 | 498 | 32 | 13.5 | 12 | - | 542.5 | 545.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
 WD-060.20.0644.pdf | 44 | 716 | 572 | 56 | 690 | 598 | 36 | 13.5 | 12 | - | 642.5 | 645.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.0744.pdf | 52 | 816 | 672 | 56 | 790 | 698 | 40 | 13.5 | 12 | - | 742.5 | 745.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| 60 | 916 | 772 | 56 | 890 | 798 | 40 | 13.5 | 12 | - | 842.5 | 845.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 | |
| WD-060.20.0944.pdf | 67 | 1016 | 872 | 56 | 990 | 898 | 44 | 13.5 | 12 | - | 942.5 | 945.5 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
| WD-060.20.1094.pdf | 77 | 1166 | 1022 | 56 | 1140 | 1048 | 48 | 13.5 | 12 | - | 1092.5 | 1096 | 45.5 | 45.5 | 10.5 | 10.5 | ≤0,30 | ≤0,26 |
Observação:
1. N1 é o número de furos de lubrificação.Copo de óleo M8×1JB/T7940.1~JB/T7940.
2. A localização do bico de óleo pode ser alterada de acordo com a aplicação do usuário.
3. 'Km' é redução aditiva;m: módulo;z: dentes nºs.
4. Para obter a capacidade da curva de carga, faça o download do nosso catálogo de rolamentos de giro.
Se você tiver alguma dúvida ou pergunta, sinta-se à vontade para entrar em contato conosco.
