Rolamento de giro da engrenagem externa leve WD-231
XZWD
8482800000

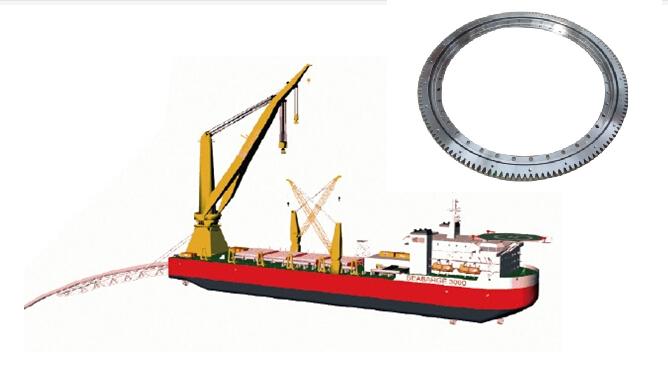

Alta velocidade leve com engrenagem externa usada para rolamento de giro do guindaste de convés
A rolamento de giro ou anel giratório é um rotacional rolamento de elementos rolantes ou rolamento liso que normalmente suporta uma carga pesada, mas de giro lento ou oscilação lenta, muitas vezes uma plataforma horizontal, como um convencionall guindaste, uma jardineira de balanço,ou a plataforma voltada para o vento de um moinho de vento de eixo horizontal.(To 'slew' significa virar sem mudar de lugar.)
Observação: o rolamento de giro de seção fina tem a mesma estrutura do giro comum, mas o peso é leve e gira de forma flexível, amplamente utilizado em máquinas de alimentos, máquinas de enlatamento e máquinas ambientais, etc.
Título: WD-231
Peso/KG:29-82,5KG
Pontos fortes: A localização do bico de óleo pode ser alterada de acordo com a aplicação do usuário.
Inscrição:
1. máquinas de alimentos,
2. máquinas de enlatar
3. maquinário ambiental etc.
Dados da marcha:-0,8—-0,5.'Km' é a redução do adendo;m: módulo;z: dentes nºs.
Rolamentos de giro tipo leve amplamente aplicados em máquinas de engenharia, máquinas de construção, máquinas de mineração metalúrgica, máquinas portuárias de transporte, máquinas ambientais, máquinas industriais leves, máquinas petroquímicas, veículos de engenharia, dispositivos militares, máquinas de alimentos, enlatados, sistemas de estacionamento etc.
PDF.format
| peso kg | Dimensão estrutural (mm) | dados de engrenagem | Força da engrenagem (KN) | Folga (mm) | |||||||||||
| n1 | D3 | d1 | C | Hu | d | m | z | b | km | Permitido | máx. | Axial | Radial | ||
 WD-231.20.0414.pdf | 29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤0,5 | ≤0,5 |
 WD-231.20.0544.pdf | 39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤0,5 | ≤0,5 |
 WD-231.20.0644.pdf | 47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0,5 | ≤0,5 |
| WD-231.20.0744.pdf | 53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0,5 | ≤0,5 |
| WD-231.20.0844.pdf | 64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0,5 | ≤0,5 |
| WD-231.20.0944.pdf | 69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0,5 | ≤0,5 |
| WD-231.20.1094.pdf | 82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0,5 | ≤0,5 |
Se você tiver alguma dúvida ou comentário, sinta-se à vontade para entrar em contato conosco.
