Se você precisar de assistência para determinar um fator de serviço aplicável ou desejar uma curva de classificação de carga mais detalhada (recomendado se as cargas aplicadas ajustadas por seu fator de serviço estiverem próximas ou além das curvas de classificação de carga mostradas neste catálogo), entre em contato com a Engenharia para assistência.Observe que o projetista do equipamento é responsável por determinar

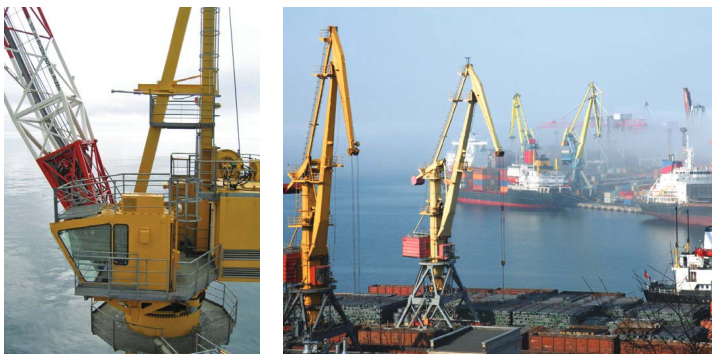

Rolamentos de anel de giro são usados mais comumente onde a rotação é lenta, oscilante e/ou intermitente.Para cálculos de limite de velocidade, entre em contato com a Silverthin Engineering.
capacidade de carga

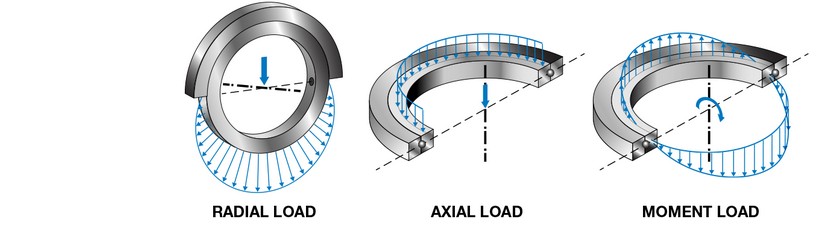

Os rolamentos de anel de giro são projetados para acomodar cargas radiais, axiais e de momento significativas, conforme mostrado abaixo:
Precisão
Rolamentos de anel de giro normalmente não são fornecidos com tolerâncias de diâmetro.Algumas aplicações do anel giratório requerem um grau mais alto de precisão.Para suporte de engenharia e design em aplicações especiais, entre em contato com nossa engenharia.
Aplicação típica A 'aplicação típica' dos rolamentos de coroa de orientação apresentará as condições listadas abaixo.Atenção especial deve ser dada à seleção e características do rolamento sempre que as condições de aplicação diferirem daquelas consideradas 'típicas'.
Essas condições típicas de aplicação são:
Eixo vertical de rotação.Essencialmente, o rolamento montado 'flat'.
As cargas compressivas de empuxo e momento são predominantes em comparação com as cargas de tração.
Carga radial limitada a menos de 10% da carga axial.
Para rolamentos de carreira única, a rotação intermitente (não contínua) não deve exceder uma velocidade de linha de passo de 500
pés/minuto.
Temperatura operacional entre -40ºF a +140ºF.
Geometria da superfície de montagem e procedimentos de instalação para garantir arredondamento e planicidade de ambas as pistas.
Um exemplo de abordagem seria aplicar uma carga axial centralizada enquanto aperta os parafusos usando a alternância.
Verificação periódica dos parafusos de montagem para verificar se a tensão adequada é fornecida.
Lubrificação periódica é fornecida.
Meio Ambiente
Rolamentos de anel de giro são frequentemente usados em ambientes internos e externos onde a exposição à umidade e contaminação significativa é possível.Faixas normais de temperatura -40°F a +140°F (-40°C a +60°C) são padrão.Os anéis giratórios projetados para operar em ambientes adversos estão disponíveis na Silverthin, entre em contato com um engenheiro da Silverthin no início do processo de projeto para identificar a melhor solução de sistema de rolamento para ambientes extremos. o fator de serviço correto, geralmente validado por testes.
