Como engrenar o rolamento do anel giratório?

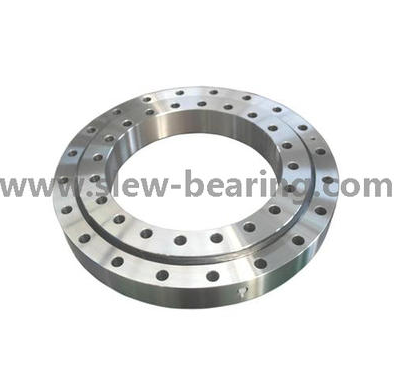

Rolamento do anel giratório pode ser usado em uma variedade de formas fixas de montagem. Para atender a alguns ambientes de aplicação especiais, o método de instalação pode mudar. Alguns detalhes importantes do projeto real do rolamento de coroa de orientação, como a espessura da placa de montagem, a localização e o número de membros de reforço e o comprimento do parafuso devem ser determinados pelo projetista do equipamento.Este artigo apresenta principalmente como engrenar seu rolamento de coroa de orientação.

Aqui estão os principais pontos do artigo:

Método e precauções de instalação do rolamento do anel de giro

Etapas de instalação do rolamento do anel giratório

1. Método e precauções de instalação do rolamento de coroa de orientação

(1) Antes da instalação do rolamento do anel giratório, a superfície de instalação da máquina principal deve ser inspecionada primeiro.É necessário que o rolamento do anel de orientação tenha resistência suficiente, a superfície de conexão seja usinada e a superfície seja plana sem diversos e rebarbas.Para aqueles que não podem ser usinados para atender à planicidade necessária, plásticos especiais com alta resistência à injeção podem ser usados ​​como enchimentos para garantir a precisão do plano de instalação e reduzir a vibração.A virola do rolamento de coroa de orientação tem uma área de correia macia resfriada, que é marcada com s na face final da virola.Ao instalar o rolamento do anel giratório, a posição da correia flexível deve ser colocada na área sem carga ou na área de carga não frequente (o orifício do bujão está sempre localizado na área da correia flexível).

(2) Ao instalar o rolamento de anel deslizante, o posicionamento radial deve ser realizado primeiro, os parafusos de instalação devem ser apertados transversalmente e a rotação do rolamento deve ser verificada.Para garantir a transmissão suave do rolamento, verifique o engate da engrenagem antes de apertar os parafusos de fixação.Força de pré-aperto suficiente deve ser fornecida ao apertar o parafuso, e a força de pré-aperto deve ser de 70% do limite de elasticidade do material do parafuso.Os parafusos devem ser equipados com arruelas planas temperadas e arruelas de pressão são estritamente proibidas.Após a conclusão da instalação do rolamento do anel giratório, ele é colocado em operação.Após 100 horas de operação contínua, é necessário verificar exaustivamente se o torque de aperto do parafuso de montagem atende aos requisitos e, em seguida, repetir a inspeção acima a cada 500 horas de operação contínua.

(3) Após a instalação, a quantidade apropriada de graxa deve ser preenchida e o rolamento rotativo deve ser preenchido ao mesmo tempo para distribuir a graxa uniformemente.Depois de trabalhar por um período de tempo, uma parte da graxa lubrificante inevitavelmente será perdida.Portanto, a graxa lubrificante deve ser reabastecida a cada 50-100 horas após a operação normal.O período de adição de graxa lubrificante deve ser menor para trabalhar em alta temperatura ou em condições de poeira.Quando a vedação do anel de corte deve ser interrompida e vedada, ela também deve ser preenchida com graxa suficiente.

2. Etapas de instalação do rolamento do anel de orientação:

(1) O rolamento do anel giratório coloca corretamente o anel interno e o anel externo.Primeiro, coloque a causa externa plana na bancada, coloque-a na metade inferior da armadilha interna e tente fazer com que a pista externa corresponda à pista da causa interna.Anel de giro suportando o rolete e o bloco espaçador corretamente.Coloque o cilindro selecionado e o bloco de isolamento circular ao longo da pista.Quando o cilindro adjacente é colocado, seu eixo é perpendicular entre si e os dois rolos são separados por um bloco de isolamento.

(2) Anel de giro com a graxa adequada suave e uniformemente na pista.Preencha o espaço entre o rolete e o espaçador.Geralmente, o número de rolos e blocos de isolamento é igual, e o formão do cilindro e o bloco de isolamento devem estar próximos um do outro.Se houver uma folga entre o cinzel cilíndrico e o bloco de isolamento no último local, a espessura de um ou dois blocos de isolamento pode ser ajustada para compensar a folga.

(3) Instalação dos parafusos ou pernos do rolamento do anel de orientação .Aperte os dois parafusos de montagem opostos um ao outro na direção do diâmetro por 1-2 voltas e gire a outra virola integral ao mesmo tempo para evitar que o rolo fique preso em uma posição inadequada.Em seguida, aparafuse dois pinos simétricos 180 graus separados e assim por diante, até que todos os parafusos sejam aparafusados ​​com o valor de torque especificado.Ao apertar o parafuso, certifique-se de que a placa de ajuste não esteja desalinhada e use uma chave de medição de força para fazer o parafuso obter o torque de aperto especificado.

(4) Ajustar o momento de resistência de rotação sem carga do rolamento.Devido à pré-carga, pode ser difícil girar o rolamento de anel deslizante.Na ausência de outros instrumentos de teste, um método simples pode ser usado para teste.Ou seja, um tubo de ferro ou aço de ângulo sólido é usado como alavanca, que é preso entre dois parafusos com direção radial oposta, e uma extremidade da haste é puxada pela escala de mola, para que o anel de rolamento importado possa girar , para medir o momento de atrito inicial quando o rolamento do anel de orientação é descarregado através da leitura da escala da mola e do comprimento da alavanca.O momento de atrito inicial é determinado antecipadamente de acordo com a pré-carga do rolamento de anel deslizante.Se ainda assim não conseguir rodar, pode ser que o rolo esteja preso.Neste momento, solte o parafuso até que a luva possa girar e, em seguida, aperte o parafuso.

(5) Instale a junta do rolamento do anel fendido de ajuste.Instale a junta de ajuste na parte superior do orifício do parafuso de montagem.A espessura de cada grupo de placas de ajuste deve ser igual.Rolamento de anel deslizante coloque o anel interno superior.Neste momento, tome cuidado para não mover a peça de ajuste.O momento de atrito inicial sob pré-carga pode ser verificado pelo método de equilíbrio de alavanca e mola.O curto-circuito real é igual ao produto do valor da carga indicado na escala da mola e a distância vertical da escala da mola ao centro de giro.Se o torque for muito pequeno, desmonte o rolamento de anel deslizante se necessário e retire algumas placas de ajuste com a mesma espessura de cada grupo de placas de ajuste.Este programa pode ser repetido várias vezes até que a pré-carga apropriada seja obtida pelo rolamento de coroa deslizante.

Espero que a introdução deste artigo ajude você a entender o rolamento do anel de orientação.Nossa empresa é especializada na produção de todos os tipos de rolamentos de giro.Se você precisar de rolamento de giro, entre em contato conosco
