O tamanho do anel giratório necessário depende das exigências feitas a ele:
Capacidade de carga estática e dinâmica.
Vida
Confiabilidade operacional
Definição de capacidade de carga estática
Os anéis de giro que sofrem movimento rotativo apenas com pouca frequência, sofrem movimento giratório lento, giram apenas lentamente ou são submetidos a carga enquanto estacionários são dimensionados com base em sua capacidade de carga estática, uma vez que a carga admissível nesses casos é determinada não pela fadiga do material, mas pela as deformações induzidas por carga nos pontos de contato entre os corpos rolantes e as pistas.
A capacidade de carga estática é descrita por:
as classificações básicas de carga estática C0 (consulte as tabelas de dimensões)
os diagramas de carga de limitação estática Raceway e parafusos de fixação
O tamanho de um anel giratório carregado estaticamente para uma aplicação específica pode, portanto, ser verificado em termos aproximados usando as classificações básicas de carga estática C0 e os diagramas de carga limitadora estática Raceway.
Verificando a capacidade de carga estática
A capacidade de carga estática pode ser verificada em termos aproximados somente quando:
o arranjo de carga está de acordo com a Figura 3.
todos os requisitos estabelecidos nesta publicação são cumpridos em relação
– anéis de flange e localização
– montagem, lubrificação e vedação.
Quando os arranjos de carga forem mais complexos ou as condições não forem atendidas, consulte a Schaeffler.
Para verificar a capacidade de carga estática, os seguintes valores operacionais estáticos equivalentes devem ser determinados:
a carga de rolamento estática equivalente F0q
a carga de momento de inclinação estático equivalente M0q.
A verificação é possível para aplicações com ou sem carga radial.
Determinando a carga estática equivalente do rolamento sem carga radial e verificando a capacidade de carga estática no diagrama de carga estática limitadora Pista.
Se estiverem presentes apenas cargas de momento axial e de inclinação, aplica-se o seguinte:
F0q = F0a· fA · fS
M0q = M0k· fA· fS
F0q-kN-Carga de rolamento axial estática equivalente
F0a-kN-Carga axial estática do rolamento
fA-Fator de aplicação
Fator fS para segurança adicional
M0q-kNm-Carga de momento de inclinação estático equivalente
M0k-kNm-Carga de momento basculante estático.
Usando os valores de F0q e M0q, determine o ponto de carga no diagrama de carga limite estática. Pista.
O ponto de carga deve estar abaixo da curva da pista.
Além da pista, verifique também o dimensionamento dos parafusos de fixação
Determinando a carga estática equivalente do rolamento com carga radial e verificando a capacidade de carga estática no diagrama de carga estática limitadora Pista.
As cargas radiais só podem ser levadas em consideração se a carga radial F0r for menor que a classificação de carga radial estática básica C0 de acordo com a tabela de dimensões.
Calcule o parâmetro de excentricidade da carga usando a fórmula.
Determine o fator de carga radial estática f0r.
Isso deve ser feito da seguinte forma:

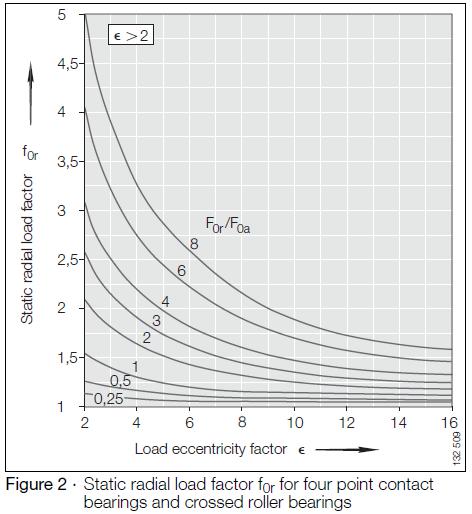

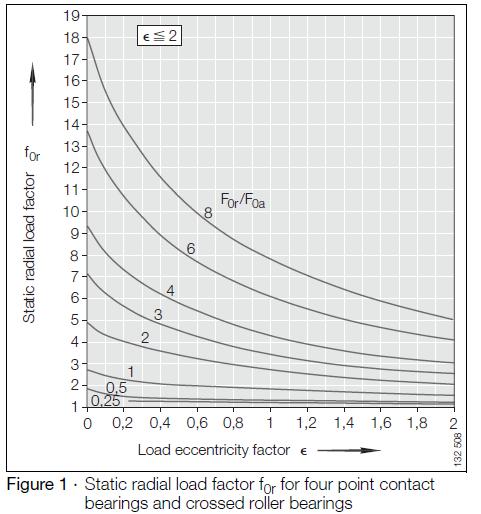

– determine a relação F0r/F0a na Figura1 ou Figura2
– a partir da relação F0r/F0a e ε, determine o fator de carga radial estática f0r da Figura1 ou Figura2.
Determine o fator de aplicação fA de acordo com a Tabela 1, o fator de segurança fS se necessário.
Calcule a carga axial equivalente F0q do rolamento e o momento de inclinação equivalente.
Usando os valores de F0q e M0q, determine o ponto de carga no diagrama de carga limite estática. Pista.
O ponto de carga deve estar abaixo da curva da pista.
F0q = F0a·fA·fS·f0r
M0q = M0k·fA·fS·f0r
Parâmetro de excentricidade de carga ε
DM-mm-Diâmetro do círculo do passo do elemento rolante (tabelas de dimensões)
f0r-Fator de carga radial estático (ver Figura 1 ou Figura 2)

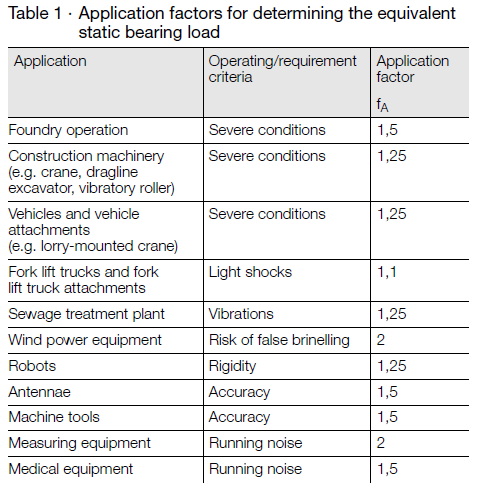

Fatores de aplicação
Os fatores de aplicação fA na Tabela 1 são valores empíricos.
Eles levam em conta os requisitos mais importantes - por exemplo
O tipo e a severidade da operação, rigidez ou precisão de funcionamento.
Se os requisitos precisos de uma aplicação forem conhecidos,
os valores podem ser alterados de acordo.
Fatores de aplicação＜1 não deve ser usado.
Uma grande proporção de aplicações pode ser calculada estaticamente usando um fator de aplicação de 1 – por exemplo, rolamentos para caixas de engrenagens e mesas rotativas.
Fatores de segurança
O fator para segurança adicional é fS = 1.
Normalmente não é necessário levar em consideração qualquer segurança adicional no cálculo.
Em casos especiais, por exemplo, especificações de aprovação, especificações internas, requisitos estipulados por organismos de inspeção, etc., o fator de segurança apropriado deve ser usado.
