desenho do rolamento do anel de giro

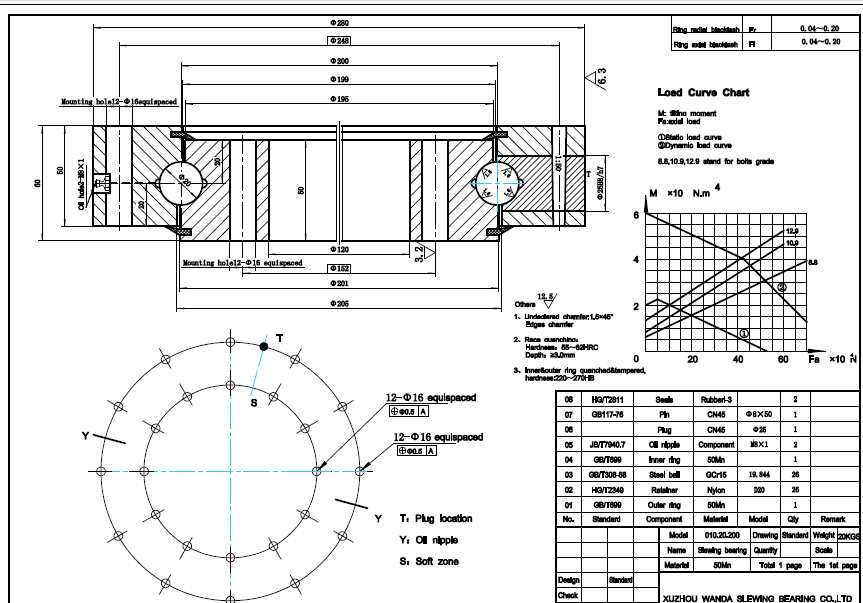

O desenho é um conjunto de desenhos de montagem de rolamentos de giro.Os desenhos incluem desenhos de montagem de produtos, vistas parciais de perfil, requisitos técnicos de produtos, tabelas de parâmetros de engrenagens, bolas de peças de produtos, listas de peças e muito mais.Os desenhos são apenas para referência.

desenho do rolamento do anel de giro

1. Tamanho esférico do rolamento de giro

2. Tamanho do furo de montagem do anel interno e externo: tamanho da chave, tamanho do furo, tipo, furo cego, furo passante, rebaixamento, furo do fio, tamanho da rosca, nível de precisão do furo H7-H9, diâmetro central do furo e tolerância

3. Tamanho do passo

4. Furo de posicionamento, furo de óleo, furo de elevação, furo de pino cônico, furo de esfera, furo de drenagem de óleo

5. Ranhura de vedação, forma de vedação, material de vedação

6. Estilos e materiais de gaiolas e espaçadores

7. rolamento de giro salto final, escoamento, folga axial, folga radial, rugosidade

6. Diferença paralela, diferença interna e externa

7. Grau de precisão da engrenagem, cálculo de parâmetro relacionado

8. Requisitos especiais para personalização: exibição por desenhos, comentários, como requisitos especiais para furos de montagem, rebaixamento, como a posição do furo de lubrificação e a mudança do método de lubrificação, como o topo dos parâmetros da engrenagem, como o mudanças individuais nas dimensões E o suficiente.

Em resumo, a confirmação do desenho do desenho não é um desvio, existe um plano para a fábrica tirar uma foto e também o pessoal técnico do comprador para personalizar de acordo com as necessidades de seus próprios equipamentos.Neste processo, se um determinado parâmetro estiver errado, o rolamento não pode ser montado, sucateado, retrabalho pesado do rolamento de giro e tempo e custo de retorno, nuances, intertravamento, podem ser produzidos livremente para a revisão dos desenhos.

Geralmente a negligência é: o orifício de instalação não está apertado, resultando na instalação do rolamento;o furo de lubrificação não é perfurado, o furo de elevação não é, o mapeamento de engrenagem não é preciso, a posição de lubrificação e o equipamento de instalação dentro e fora não podem ser usados, a precisão de uso e equipamento não corresponde, isso faz com que o rolamento morrer, bem como a ocorrência frequente de ruídos anormais no rolamento.
