coroa giratória

Um rolamento de giro ou anel de giro é um novo tipo de componente mecânico, que consiste em anel interno e externo, corpo rolante e assim por diante.O rolamento de giro é um rolamento grande que pode suportar a carga abrangente.Pode suportar grande carga axial, radial e momento de capotamento ao mesmo tempo.

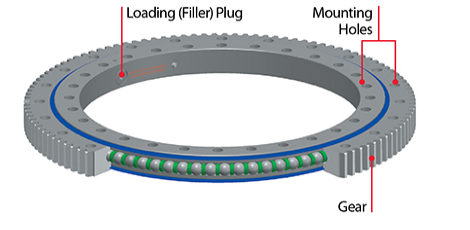

Do rolamento de giro esquerdo e direito (parte superior): 1. anel externo (dentado ou desdentado) 2. correia de vedação 3. corpo rolante (esfera ou rolo) 4. orifício de óleo da esquerda e direita (parte inferior): 1. bujão 2. pino do plugue 3. anel interno (com ou sem dentes) 4. bloco ou gaiola de isolamento 5. orifício de instalação (orifício roscado ou orifício de luz)

Os rolamentos de giro geralmente usam duas fileiras de elementos rolantes.Eles geralmente usam três elementos de pista, como um anel interno e duas 'metades' do anel externo que se prendem axialmente. base.

Rolamentos de anel de giro com engrenagem

são uma ótima solução para simplificar os sistemas de acionamento, especialmente quando o espaço é limitado.Os projetistas devem considerar cuidadosamente a resistência estática, a fadiga, a resistência à corrosão e as interfaces engrenagem/pinhão ao escolher um rolamento para qualquer aplicação e devem incluir folga em seus projetos.

Os rolamentos de giro de uma carreira são usados ​​principalmente em transportadores rotativos, máquinas de solda, guindastes e escavadeiras de pequeno e médio porte. Rolamentos de giro de duas carreiras são usados ​​principalmente em guindastes de torre, guindastes de caminhão e outras máquinas de carga e descarga.O rolamento de giro de três carreiras é usado principalmente em escavadeiras de roda de caçamba, guindaste de roda, guindaste de navio, guindaste portuário, plataforma de transporte de água de aço e guindaste de caminhão de grande tonelagem e assim por diante.
