| Quantidade: | |
|---|---|
WD-231.20.0544
XZWD
8482800000
Tipo leve com flange (WD-231) Rolamento giratório do transportador rotativo com engrenagem externa
Com rolamento de giro do tipo Flange Light
O rolamento de giro de flange leve tem a mesma estrutura do rolamento de giro comum, exceto que a seção transversal dos anéis interno e externo desse tipo de rolamento de giro é do tipo 'L'.A altura de montagem de tal rolamento de giro geralmente não é muito alta.O design leve torna o rolamento de giro flangeado leve amplamente utilizado em máquinas de alimentos, máquinas de enchimento e máquinas de proteção ambiental.Além disso, nossa fábrica também atualiza e atualiza esses produtos de acordo com as necessidades de diferentes usuários, de modo que os anéis interno e externo sejam duas seções, respectivamente.Portanto, os usuários podem substituir as peças sobressalentes do rolamento de giro sem ter que fazer um ampla gama de vestir na máquina principal.Este novo rolamento de giro é chamado rolamento de giro NFB Harvard.
O rolamento flangeado é um speRolamento de anel giratório especial, pode ter um flange no anel externo ou um rolamento flangeado no anel interno, até mesmo pode ter um flange no anel interno e no anel externo.
Estrutura
rolamento de esferas flangeado tem três tipos diferentes:
sem equipamento
engrenagem externa
engrenagem interna
Com aplicação de rolamento de giro do tipo Flange Light

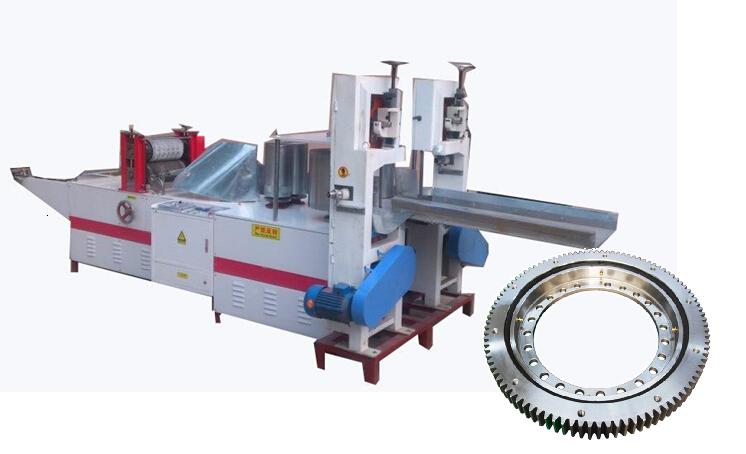

Rolamentos de giro de flange são amplamente utilizados em caminhões de reboque, e outras aplicações são as mesmas do rolamento de reboque, como máquinas de elevação e transporte, máquinas de mineração, máquinas de construção, escavadeiras, máquinas de concreto, máquinas de papel, máquinas de plástico e borracha e fábricas de aço.
Dados da engrenagem:
-0,8—-0,5.'Km' é a redução do adendo;m: módulo;z: dentes nºs.
Para obter o desenho (pdf), clique em Modelo.
| Modelo PDF.format | peso kg | Dimensão estrutural (mm) | dados de engrenagem | Força da engrenagem (KN) | Folga (mm) | ||||||||||
| n1 | D3 | d1 | C | Hu | d | m | z | b | km | Permitido | máx. | Axial | Radial | ||
 WD-231.20.0414.pdf | 29.0 | 4 | 412.5 | 415.5 | 375 | 10.5 | 495 | 5 | 99 | 45.5 | -0.5 | 11.75 | 23.50 | ≤0,5 | ≤0,5 |
 WD-231.20.0544.pdf | 39.2 | 4 | 542.5 | 545.5 | 505 | 10.5 | 630 | 6 | 105 | 45.5 | -0.5 | 14.2 | 28.40 | ≤0,5 | ≤0,5 |
 WD-231.20.0644.pdf | 47.2 | 4 | 642.5 | 645.5 | 605 | 10.5 | 732 | 6 | 122 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0,5 | ≤0,5 |
| WD-231.20.0744.pdf | 53.1 | 4 | 742.5 | 745.5 | 705 | 10.5 | 828 | 6 | 138 | 45.5 | -0.6 | 14.2 | 28.40 | ≤0,5 | ≤0,5 |
| WD-231.20.0844.pdf | 64.7 | 4 | 842.5 | 845.5 | 805 | 10.5 | 936 | 8 | 117 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0,5 | ≤0,5 |
| WD-231.20.0944.pdf | 69.1 | 4 | 942.5 | 945.5 | 905 | 10.5 | 1032 | 8 | 129 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0,5 | ≤0,5 |
| WD-231.20.1094.pdf | 82.5 | 4 | 1093 | 1095.5 | 1055 | 10.5 | 1184 | 8 | 148 | 45.5 | -0.8 | 18.93 | 37.86 | ≤0,5 | ≤0,5 |
| Modelo | Dimensões (mm) | Dimensão de montagem (mm) | ||||||||
| D | de | H | D1 | D2 | n / D | Φ/M | ni | Φ/M | t | |
| WD-231.20.0414 | 504 | 304 | 56 | 455 | 332 | 10 | M12 | 24 | 18 | 20 |
| WD-231.20.0544 | 640.8 | 434 | 56 | 585 | 462 | 14 | M12 | 28 | 18 | 20 |
| WD-231.20.0644 | 742.8 | 534 | 56 | 685 | 562 | 16 | M12 | 32 | 18 | 20 |
| WD-231.20.0744 | 838.8 | 634 | 56 | 785 | 662 | 18 | M12 | 32 | 18 | 20 |
| WD-231.20.0844 | 950.4 | 734 | 56 | 885 | 762 | 18 | M12 | 36 | 18 | 20 |
| WD-231.20.0944 | 1046 | 834 | 56 | 985 | 862 | 20 | M12 | 40 | 18 | 20 |
| WD-231.20.1094 | 1198 | 984 | 56 | 1135 | 1012 | 22 | M12 | 40 | 18 | 20 |
Observação:
1. N1 é o número de furos de lubrificação.Copo de óleo M8×1JB/T7940.1~JB/T7940.
2. A localização do bico de óleo pode ser alterada de acordo com a aplicação do usuário.
3. 'Km' é redução aditiva;m: módulo;z: dentes nºs.
4. Para obter a capacidade da curva de carga, faça o download do nosso catálogo de rolamentos de giro.
