Rolamentos de quatro pontos fazem serviço triplo enquanto economizam espaço

O rolamento de quatro pontos é uma estrutura separável, e um único rolamento pode substituir o rolamento de esferas de contato angular com combinação dianteira ou traseira.

Os rolamentos de quatro pontos podem suportar cargas radiais e cargas axiais bidirecionais e podem limitar o deslocamento axial em ambas as direções, mas ocupam menos espaço axial do que os atuais rolamentos de esferas de contato angular de duas carreiras.

Em comparação com outros rolamentos de esferas, os rolamentos de quatro pontos têm uma folga axial menor e uma velocidade limite mais alta quando a folga radial é a mesma.

O rolamento de quatro pontos é adequado para suportar carga axial pura ou carga axial e radial combinada principalmente com base na carga axial.Por ser um anel interno duplo, o número de bolas carregadas aumenta e tem maior capacidade de carga.

· Rolamentos de quatro pontos carregam responsabilidade tripla enquanto economizam espaço

· Vantagem importante dos rolamentos de quatro pontos

· seleção de material de rolamentos de quatro pontos

Rolamentos de quatro pontos carregam responsabilidade tripla enquanto economizam espaço

Os rolamentos de esferas de quatro pontos de contato podem lidar facilmente com cargas radiais, cargas axiais e cargas de momento simultaneamente, o que simplifica o projeto mecânico porque pode lidar com todas as três cargas simultaneamente.Eles são usados ​​principalmente para aplicações de baixa a média velocidade, ou aplicações onde o movimento oscilante domina.

Como a geometria exclusiva da esfera pode produzir o dobro do ponto de contato, o rolamento de quatro pontos de contato pode suportar cargas radiais, axiais e de momento individualmente ou em qualquer combinação.Tem uma fileira de bolas com anéis internos e externos.As ranhuras da esfera são geradas a partir de dois centros, cada raio é ligeiramente maior que o raio da esfera.O ângulo de contato geralmente é de 35° a partir da linha central radial, mas pode ser alterado de acordo com a aplicação.

Vantagem importante

Os rolamentos de quatro pontos de contato são particularmente eficazes em aplicações onde a relação entre o diâmetro do elemento rotativo e o comprimento axial é alta.A maioria tem abertura maior para proporções de tamanho da seção transversal: quanto maior a relação, mais fina e mais flexível a espessura de cada anel da sede.Os rolamentos de seção fina variam em tamanho de 1' a 40' O, e o rolamento de giro de D varia de 4' a 178' OD

As figuras 1 e 2 mostram quanto espaço pode ser economizado substituindo dois rolamentos por um rolamento de quatro pontos de contato.O projeto da plataforma giratória na Figura 1 tem um pilar central tradicional que é sustentado por dois mancais.A eliminação do poste central (Figura 2) reduz a altura e o peso da mesa e libera espaço para outros componentes.Sem um pilar, o pilar não irá desviar.

seleção de materiais

Os rolamentos de esferas de quatro pontos de contato geralmente são feitos de materiais antifricção tradicionais, mas, como outros rolamentos, a decisão do material é determinada pela aplicação.A liga de alto carbono 52100 e o aço inoxidável 440C são escolhas comuns para têmpera.Quando o endurecimento seletivo é necessário (por exemplo, quando o rolamento possui recursos integrais, como flanges e engrenagens), as opções incluem cementação ou endurecimento por indução.Para isso, podem ser utilizadas ligas como 8620, 4340, 4150 e 1552.Todas as peças podem ser endurecidas a Rc 58 para atingir 100% da capacidade de carga e vida útil mais longa.(Em Rc 50, a capacidade cai para cerca de 50% e em Rc 45, a capacidade cai para menos de 30%.)

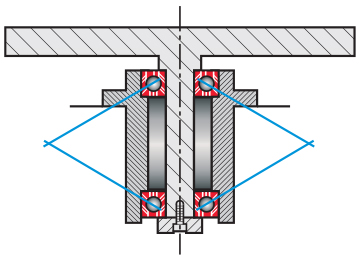

Figuras 1

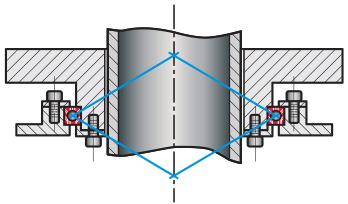

Figuras 2
