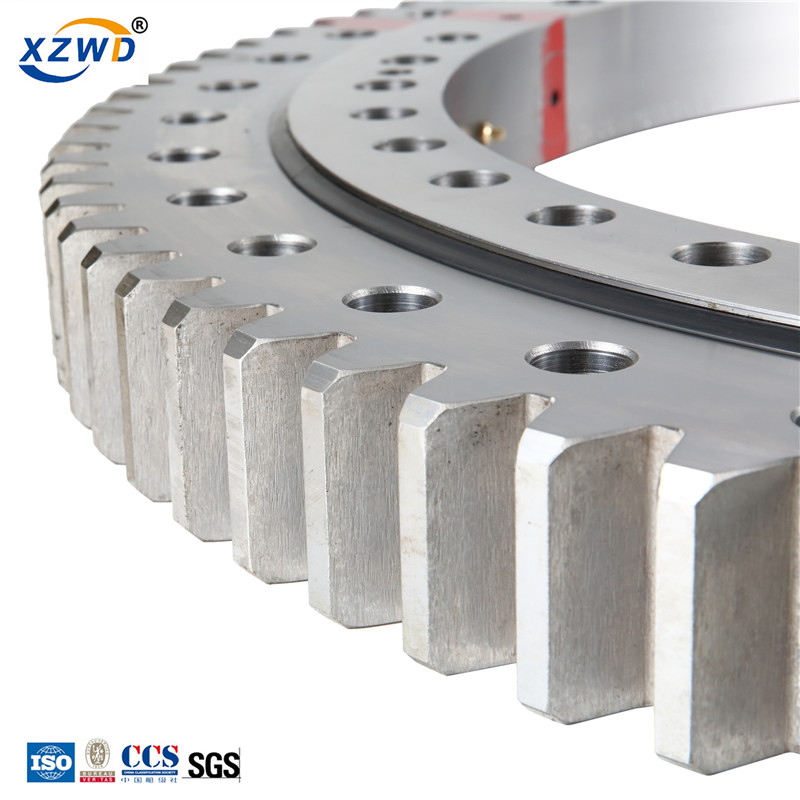

Avançando rapidamente para o guindaste moderno de hoje, a maioria usa um rolamento de grande diâmetro comumente referido como um anel giratório como um meio de girar a estrutura principal.Os anéis giratórios compreendem uma pista interna e externa, uma das quais geralmente possui uma engrenagem integral.Os anéis giratórios típicos variam em tamanho de aproximadamente 300 mm a 6 m de diâmetro, embora alguns tenham sido fabricados com diâmetros superiores a 20 m.Um anel giratório gira por meio de esferas ou rolos contidos nas pistas.Existem várias vantagens na configuração do anel giratório sobre o estilo de poste principal para uso em guindastes:
• Os anéis giratórios precisam de menos espaço axial do que um arranjo de poste principal.
• O espaço aberto no centro de um anel giratório fornece um meio de acomodar os componentes do guindaste e simplifica o projeto da máquina.
• Freqüentemente, uma engrenagem integral é usinada em uma das pistas do anel giratório, em vez de uma engrenagem principal separada, conforme necessário com o arranjo do poste principal.
Os anéis giratórios podem ser fabricados em uma variedade de estilos com vários tipos diferentes de designs de esferas, rolos e combinações disponíveis.Os guindastes de hoje, no entanto, normalmente usam anéis giratórios fabricados em uma das três configurações a seguir.
Bola de contato de quatro pontos
Esta configuração é indiscutivelmente o estilo mais comum de anel giratório para guindastes, bem como outras aplicações girando lentamente e transmitindo forças significativas.Uma única fileira de esferas gira dentro de ranhuras profundas localizadas nas pistas interna e externa.Esta ranhura ou pista em cada pista é retificada com precisão ou usinada na forma de um arco gótico.Um arco gótico, basicamente dois raios dentro de cada pista, permite que a bola entre em contato com cada pista em dois pontos.Dois pontos de contato na pista interna e dois pontos de contato na pista externa equivalem a um anel giratório de quatro pontos de contato.
Avançando rapidamente para o guindaste moderno de hoje, a maioria usa um rolamento de grande diâmetro comumente referido como um anel giratório como um meio de girar a estrutura principal.Os anéis giratórios compreendem uma pista interna e externa, uma das quais geralmente possui uma engrenagem integral.Os anéis giratórios típicos variam em tamanho de aproximadamente 300 mm a 6 m de diâmetro, embora alguns tenham sido fabricados com diâmetros superiores a 20 m.Um anel giratório gira por meio de esferas ou rolos contidos nas pistas.Existem várias vantagens na configuração do anel giratório sobre o estilo de poste principal para uso em guindastes:
• Os anéis giratórios precisam de menos espaço axial do que um arranjo de poste principal.
• O espaço aberto no centro de um anel giratório fornece um meio de acomodar os componentes do guindaste e simplifica o projeto da máquina.
• Freqüentemente, uma engrenagem integral é usinada em uma das pistas do anel giratório, em vez de uma engrenagem principal separada, conforme necessário com o arranjo do poste principal.
Os anéis giratórios podem ser fabricados em uma variedade de estilos com vários tipos diferentes de designs de esferas, rolos e combinações disponíveis.Os guindastes de hoje, no entanto, normalmente usam anéis giratórios fabricados em uma das três configurações a seguir.
Bola de contato de quatro pontos
Esta configuração é indiscutivelmente o estilo mais comum de anel giratório para guindastes, bem como outras aplicações girando lentamente e transmitindo forças significativas.Uma única fileira de esferas gira dentro de ranhuras profundas localizadas nas pistas interna e externa.Esta ranhura ou pista em cada pista é retificada com precisão ou usinada na forma de um arco gótico.Um arco gótico, basicamente dois raios dentro de cada pista, permite que a bola entre em contato com cada pista em dois pontos.Dois pontos de contato na pista interna e dois pontos de contato na pista externa equivalem a um anel giratório de quatro pontos de contato.
