Rolamento de mesa giratória redonda Escavadeira Rolamento de giro Rolamento de torre Guindaste Giro

compartilhar com:

Rolamento de mesa giratória redonda Escavadeira Rolamento de giro Rolamento de torre Guindaste Giro

Um anel de rolamento giratório é um rolamento rotativo de elemento rolante que normalmente suporta uma carga pesada, mas de giro lento ou oscilação lenta, geralmente uma plataforma horizontal, como um guindaste convencional, ou a plataforma voltada para o vento de um moinho de vento de eixo horizontal.(To 'slew' significa virar sem mudar de lugar.)

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
QWB.900.20A
Marca do Produto:
xzwd
Código Do Produto:
8482800000

Descrição do Produto

O objetivo principal do trabalho de instalação é concluir a instalação do anel giratório grande de acordo com os parâmetros especificados e garantir que a instalação seja colocada em serviço o mais rápido possível.

Podemos dar-lhe apoio nas seguintes áreas:

Processamento da operação

Posicionamento do rolamento de giro

calibração da engrenagem

Parafuso de fixação

Configurações de folga

Tipo de produtos	1. único - linha quatro - bola de contato de ponto 2.rolo transversal de linha única 3. linha dupla de bola de diâmetro diferente 4. Rolo de três fileiras 5. bola de linha dupla Para Sem engrenagem, engrenagem externa, engrenagem interna
Especial Serviços	1. projeto do rolamento de giro 2.Produza pelo seu desenho 3.Serviço OEM
Tipo de Negócio	fabricante, empresa comercial
Vantagens	1. Certificado ISO 9001:2008, 12 anos de experiência 2.Material altamente qualificado, baixo MOQ, excelente qualidade, preços competitivos, profissional adendo 3. Padrão e não padrão são todos aceitáveis 4. OEM disponível 5. Maior capacidade de carga, maior capacidade de rolamento de força radial e axial 6. P&D independente equipe 7. Rigoroso gerenciamento de controle de qualidade 8.Excelente padrão tecnológico 9. Estoque suficiente 10.Excelente serviço pós-venda
Material	50Mn/42CrMo ou conforme suas necessidades
Pacote	1. Primeiro lubrificado, segundo circundado com filme plástico, papel kraft, faixa azul, então embalado em caixa de madeira, reunida pela última vez em paletes de madeira. 2 De acordo com seus requisitos
Prazo de entrega	1. Para produtos em geral, nosso tempo de entrega precisa de apenas 5 dias é suficiente (mercadorias em estoque). 2.Se você tem requisitos técnicos especiais ou precisa de processamento adicional, primeiro pedido precisa de apenas 25 dias, se for pedido contínuo de rolo, nosso tempo de entrega só necessidade 12 dias.
Campos de aplicação	Máquina de mina, máquina de elevação portuária, equipamento portuário de transferência de petróleo onshore e offshore guindaste, escavadeira, máquina de concreto, máquina de papel, máquina de plástico e borracha, tecelagem máquina, usina siderúrgica, usina eletrônica, gerador de energia eólica, outra construção e máquinas ou equipamentos industriais.

Um dos parâmetros mais importantes é a planicidade da superfície de conexão do rolamento de giro.Devido à especificação e tipo de rolamentos de giro, a planicidade deve estar em conformidade com DIN 1101.Nossos especialistas receberam treinamento especial em equipamentos modernos de medição a laser.Isso permite que você avalie suas superfícies de conexão no local .

Podemos apoiá-lo nas seguintes áreas:

· meça a superfície de conexão dentro de 25.000 mm de diâmetro

· em qualquer lugar na superfície de conexão (horizontal/vertical/oblíquo)

· Planejamento de ajuste mecânico

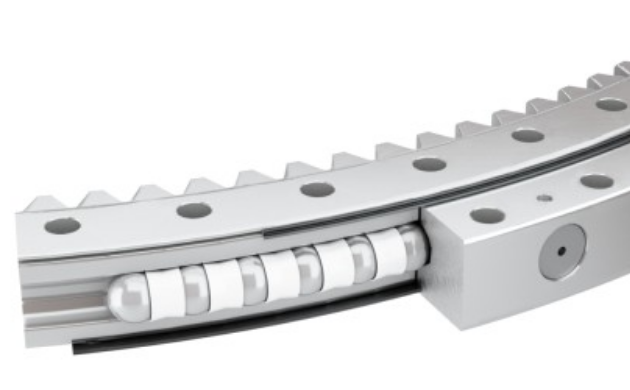

anel giratório de quatro pontos de linha única

Conexão do sistema de lubrificação

Podemos apoiá-lo nas seguintes áreas:

teste corre

Rolamento de giro de primeira carga

Características operacionais

Avaliação da curva de pressão do rolamento de giro

Medição básica

Relubrificação

Não	engrenagem interna DL milímetros	Dimensions			Dimensão de montagem						Dimensão Estrutural					Dados da Engrenagem					Força circunferencial da engrenagem		Peso kg
		D milímetros	d milímetros	H milímetros	D1 milímetros	D2 milímetros	n	milímetros	dm milímetros	L milímetros	n1 milímetros	D3 milímetros	d1 milímetros	H1 milímetros	h milímetros	b milímetros	x	m milímetros	De milímetros	z	Normalizando Z 104N	Têmpera T 104N
1	113.25.500	602	398	75	566	434	20	18	M16	32	4	498	502	65	10	60	0.5	5	367	74	3.7	5.2	80
	114.25.500																	6	368.4	62	4.5	6.2
2	113.25.560	662	458	75	626	494	20	18	M16	32	4	558	562	65	10	60	0.5	5	427	86	3.7	5.2	90
	114.25.560																	6	428.4	72	4.5	6.2
3	113.25.630	732	528	75	696	564	24	18	M16	32	4	628	632	65	10	60	0.5	6	494.4	83	4.5	6.2	100
	114.25.630																	8	491.2	62	6	8.3
4	113.25.710	812	608	75	776	644	24	18	M16	32	4	708	712	65	10	60	0.5	6	572.4	96	4.5	6.2	110
	114.25.710																	8	571.2	72	6	8.3
5	113.28.800	922	678	82	878	722	30	22	M20	40	6	798	802	72	10	65	0.5	8	635.2	80	6.5	9.1	170
	114.28.800																	10	634	64	8.1	11.4
6	113.28.900	1022	778	82	978	822	30	22	M20	40	6	898	902	72	10	65	0.5	8	739.2	93	6.5	9.1	190
	114.28.900																	10	734	74	8.1	11.4
7	113.28.1000	1122	878	82	1078	922	36	22	M20	40	6	998	1002	72	10	65	0.5	10	824	83	8.1	11.4	210
	114.28.1000																	12	820.8	69	9.7	13.6
8	113.28.1120	1242	998	82	1198	1042	36	22	M20	40	6	1118	1122	72	10	65	0.5	10	944	95	8.1	11.4	230
	114.28.1120																	12	940.8	79	9.7	13.6
9	113.32.1250	1390	1110	91	1337	1163	40	26	M24	48	5	1248	1252	81	10	75	0.5	12	1048.8	88	11.3	15.7	350
	114.32.1250																	14	1041.6	75	13.2	18.2
10	113.32.1400	1540	1260	91	1487	1313	40	26	M24	48	5	1398	1402	81	10	75	0.5	12	1192.8	100	11.3	15.7	400
	114.32.1400																	14	1195.6	86	13.2	18.2
11	113.32.1600	1740	1460	91	1687	1513	45	26	M24	48	5	1598	1602	81	10	75	0.5	14	1391.6	100	13.2	18.2	440
	114.32.1600																	16	1382.4	87	15.1	22.4
12	113.32.1800	1940	1660	91	1887	1713	45	26	M24	48	5	1798	1802	81	10	75	0.5	14	1573.6	113	13.2	18.2	500
	114.32.1800																	16	1574.4	99	15.1	22.4
13	113.40.2000	2178	1825	112	2110	1891	48	33	M30	60	8	1997	2003	100	12	90	0.5	16	1734.4	109	18.1	25	900
	114.40.2000																	18	1735.2	97	20.3	28.1
14	113.40.2240	2418	2065	112	2350	2131	48	33	M30	60	8	2237	2243	100	12	90	0.5	16	1990.4	125	18.1	25	1000
	114.40.2240																	18	1987.2	111	20.3	28.1
15	113.40.2500	2678	2325	112	2610	2391	56	33	M30	60	8	2497	2503	100	12	90	0.5	18	2239.2	125	20.3	28.1	1100
	114.40.2500																	20	2228	112	22.6	31.3
16	113.40.2800	2978	2625	112	2910	2691	56	33	M30	60	8	2797	2803	100	12	90	0.5	18	2527.2	141	20.3	28.1	1250
	114.40.2800																	20	2528	127	22.6	31.3
17	113.50.3150	3376	2922	134	3286	3014	56	45	M42	84	8	3147	3153	122	12	110	0.5	20	2828	142	27.6	38.3	2150
	114.50.3150																	22	2824.8	129	30.4	42.1
18	113.50.3550	3776	3322	134	3686	3414	56	45	M42	84	8	3547	3553	122	12	110	0.5	20	3228	162	30.4	38.3	2470
	114.50.3550																	22	3220.8	147	30.4	42.1
19	113.50.4000	4226	3772	134	4136	3864	60	45	M42	84	10	3997	4003	122	12	110	0.5	22	3660.8	167	30.4	42.1	2800
	114.50.4000																	25	3660	147	34.5	47.8
20	113.50.4500	4726	4272	134	4636	4364	60	45	M42	84	10	4497	4503	122	12	110	0.5	22	4166.8	190	30.4	42.1	3100
	114.50.4500																	25	4160	167	34.5	47.8

Observação:

1. N1 é o número de furos de lubrificação.Copo de óleo M10×1JB/T7940.1~JB/T7940.

2. A localização do bico de óleo pode ser alterada de acordo com a aplicação do usuário.

3. n-φ pode mudar para furo roscado, o diâmetro do furo roscado é M e a profundidade é 2M.

4. A força tangencial do dente na forma é a força máxima do dente;a força tangencial nominal do dente é 1/2 da máxima.

5. 'K' é o coeficiente de redução do adendo.
