| Quantidade: | |
|---|---|
WD-062.20.0944
XZWD
8482800000
Leve girando consequência as demandas e expectativas colocadas sobre o rolamento em cada exemplo foram dramaticamente diferentes. girando consequência para aceitar cargas radiais, axiais e combinadas, bem como opções de engrenagens, incluindo variedades internas, externas e sem engrenagens, permitem especificações flexíveis em todas as aplicações sem a necessidade de um grande redesenho.
| Modelo | Dimensões (mm) | Dimensão de montagem (mm) | |||||||
| D | de | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Observação:
1. N1 é o número de furos de lubrificação.Copo de óleo M8×1JB/T7940.1~JB/T7940.
2. A localização do bico de óleo pode ser alterada de acordo com a aplicação do usuário.
3. 'Km' é redução aditiva;m: módulo;z: dentes nºs.
4. Para obter a capacidade da curva de carga, faça o download do nosso catálogo de rolamentos de giro.
Se você tiver alguma dúvida, sinta-se à vontade para entrar em contato conosco.
leve girando rolamento unasis Os anéis giratórios leves permitem a melhoria fácil de aplicações antigas com tecnologia nova e versatilidade aprimorada.

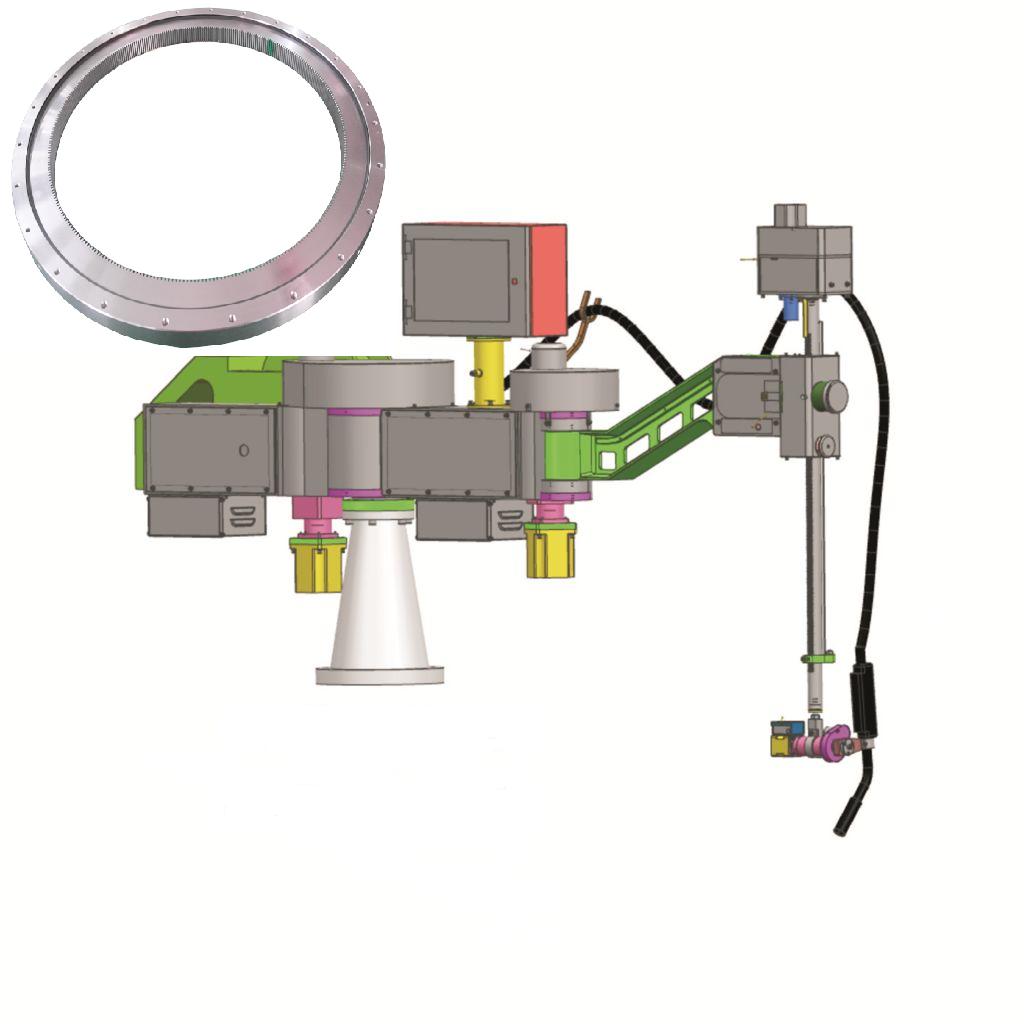

leve girando consequência oferecendo uma variedade de opções de engrenagens e materiais, o anel giratório leve Unasis oferece uma opção viável de economia de peso para uma variedade de aplicações, como sistemas de antenas aéreas e robótica leve.
Leve girando consequência as demandas e expectativas colocadas sobre o rolamento em cada exemplo foram dramaticamente diferentes. girando consequência para aceitar cargas radiais, axiais e combinadas, bem como opções de engrenagens, incluindo variedades internas, externas e sem engrenagens, permitem especificações flexíveis em todas as aplicações sem a necessidade de um grande redesenho.
