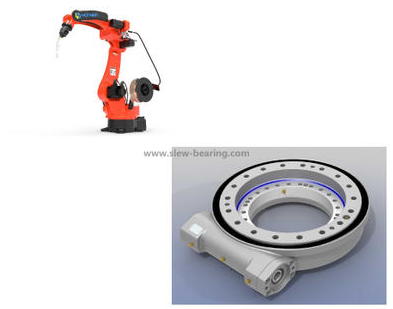

Qual é a estrutura básica do acionamento giratório?

Acionamentos giratórios são feitos pela fabricação de engrenagens, rolamentos, vedações, carcaças, motores e outros componentes auxiliares e sua montagem em uma caixa de engrenagens acabada.Este artigo apresentará qual é a estrutura básica do acionamento giratório.

Os seguintes pontos de conhecimento estão listados abaixo:

A estrutura básica do acionamento giratório

Dispositivo de suporte de acionamento giratório

A parte principal da unidade giratória

As especificações para acionamentos giratórios e engrenagens variam de acordo com o material de que a engrenagem é composta.No entanto, a maioria dos acionamentos e engrenagens comumente usados ​​são compostos de aço e bronze fosforoso.De acordo com uma extensa série de testes de , o bronze de níquel-fósforo fundido a frio ficou em primeiro lugar em resistência ao desgaste e à deformação.

1. A estrutura básica do acionamento giratório

O acionamento giratório geralmente consiste em duas partes: suporte giratório e acionamento giratório.O dispositivo de suporte giratório é usado para conectar a parte giratória do guindaste com a parte não giratória e para fornecer as restrições exigidas pelo movimento giratório para garantir que a parte giratória tenha certo movimento.Ao mesmo tempo, fornece um suporte estável para a parte giratória para suportar a carga vertical, a carga horizontal e o momento de tombamento da parte giratória. O dispositivo de acionamento rotativo é usado para acionar a parte rotativa em relação à parte não rotativa para realizar o movimento rotativo.

2. Dispositivo de suporte da unidade giratória

Os dispositivos de suporte giratório são divididos principalmente em tipo de coluna e tipo de disco rotativo.A seleção de qual tipo de rolamento de giro deve ser determinada de acordo com os requisitos específicos de uso, as condições de processamento da fábrica de guindastes e as características de vários rolamentos de giro.

O dispositivo de suporte giratório tipo coluna consiste principalmente na coluna e nos suportes superior e inferior. Dependendo se a coluna é uma parte rotativa ou não rotativa, ela pode ser dividida em duas formas: dispositivo de suporte giratório tipo coluna giratória e fixo dispositivo de suporte de giro tipo coluna.

(1) dispositivo de suporte giratório tipo coluna rotativa

No dispositivo de rolamento de giro do tipo coluna giratória, a coluna vertical e a parte rotativa são conectadas para girar juntas e se tornar a coluna rotativa. dispositivo.

Devido ao seu grande diâmetro, o suporte superior não é adequado para rolamento radial, geralmente instalando um rolo horizontal e uma pista para substituir. A forma geral é instalar o rolo horizontal na coluna giratória e instalar a pista nas partes estruturais do a parte não rotativa, às vezes também pode ser usada para instalar o rolo horizontal na parte não rotativa

(2) dispositivo de suporte giratório tipo coluna fixa

No dispositivo de rolamento de giro do tipo coluna fixa, a coluna da cidade é fixada na estrutura da fundação. Os suportes superior e inferior são fornecidos nas extremidades superior e inferior da coluna. a coluna vertical para cima e para baixo, e o dispositivo de acionamento gira a campânula para realizar o movimento giratório. Os rolamentos de giro da coluna fixa são freqüentemente usados ​​em guindastes flutuantes e, às vezes, em guindastes estacionários.

O dispositivo de suporte de giro do tipo disco rotativo é usado principalmente em guindastes tipo pneu/esteiras, que também podem ser divididos em tipo de rolo de suporte e tipo de rolamento. O rolo de suporte gradualmente desapareceu do mercado, o principal uso de rolamentos. Os anéis de rolamento internos e externos são fixados com parafusos de alta resistência na plataforma rotativa ou na estrutura do chassi, respectivamente.

3. A parte principal do acionamento giratório

Para garantir a operação confiável do maquinário rotativo e evitar sobrecarga, geralmente é necessário instalar um limitador de torque limite no sistema de transmissão. A maioria das máquinas ativas usa motores elétricos, mas a maioria dos guindastes giratórios móveis usa motores de combustão interna. elementos de acionamento rotativos usam engrenagem (ou roda de agulha), mas alguns guindastes usam rolo de acionamento ou tração por cabo.

De acordo com o uso e construção do guindaste, o dispositivo de acionamento rotativo pode ser organizado de duas maneiras:

O acionamento giratório é montado na parte giratória do guindaste e o último estágio do grande anel de engrenagem (ou roda de agulhas) é montado na cremalheira da parte não giratória.No mecanismo de giro do guindaste portuário, esta forma é adotada na maioria dos casos.

O acionamento giratório é montado na parte não giratória do guindaste, e o último estágio do grande anel de engrenagem (ou roda de agulha) é montado na parte giratória do guindaste, que às vezes é usado em alguns grandes guindastes de coluna fixa e torre guindastes.

Nossa empresa é especializada na produção de vários tipos de unidades giratórias. Se você precisar de uma unidade giratória, entre em contato conosco.
