O que é rolamento de giro?

rolamento de giro é uma estrutura de rolamento de giro de médio e grande porte que pode suportar grandes cargas, como carga axial, carga radial e momento de tombamento ao mesmo tempo.É amplamente utilizado em máquinas de elevação e transporte, máquinas metalúrgicas, máquinas de mineração, máquinas de construção, máquinas portuárias e linha de montagem automática e outros dispositivos rotativos de médio e grande porte.Este artigo apresenta principalmente o que é rolamento de giro.

• Os seguintes pontos de conhecimento estão listados abaixo:

• Introdução básica ao rolamento de giro

• A composição básica do rolamento de giro

• Material do rolamento de giro

• Composição do código do rolamento de giro

1.Introdução básica ao rolamento de giro

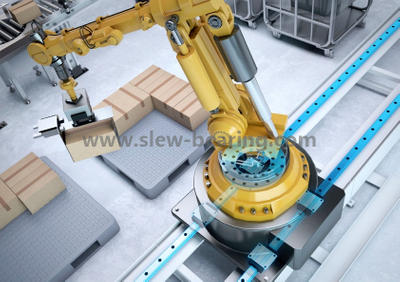

Rolamento de giro é um tipo de rolamento de giro grande que pode suportar cargas abrangentes de grande carga axial, carga radial e momento de tombamento ao mesmo tempo.É uma estrutura especial que integra suporte, rotação, transmissão e fixação.Em geral, o próprio rolamento de giro é equipado com furos de montagem, óleo lubrificante e dispositivos de vedação, que podem atender às diferentes necessidades de todos os tipos de motores principais sob diferentes condições de trabalho.Por outro lado, o rolamento de giro é caracterizado por sua estrutura compacta, orientação e rotação convenientes, instalação simples e fácil manutenção, etc. É amplamente utilizado em máquinas de elevação e transporte, escavadeiras, máquinas de construção e engenharia, máquinas portuárias, geração de energia eólica , equipamentos médicos, radares e lançadores de mísseis e outros grandes dispositivos rotativos.

2. A composição básica do rolamento de giro

O rolamento de giro é geralmente composto de quatro partes: círculo interno, círculo externo, corpo rolante e bloco de isolamento.Como o componente principal usa suporte giratório, ele pode suportar força axial e força radial ao mesmo tempo.Tem muitas formas, mas sua estrutura e composição são basicamente as mesmas.Da esquerda e da direita são respectivamente (parte superior):

1. Anel externo (com ou sem dentes)

2. Cinto de vedação

3. Corpo rolante (bola ou rolo)

4. Os bicos de combustível da esquerda e da direita são (a parte seguinte):

• Plugue

• pino cônico

• Anel interno (com ou sem dentes)

• Bloco de isolamento ou gaiola

• Orifício de montagem (orifício de seda ou orifício de luz).

3. Material do rolamento de giro

Em geral, o anel do rolamento giratório é de 50Mn, mas às vezes o 42CrMo é usado para atender às necessidades do host em aplicações especiais.O corpo da rolagem é geralmente GCr15SiMn.Existem diferentes tipos de retentor, como tipo integral, tipo seccional e tipo bloco de isolamento.As retenções integrais ou seccionais são feitas de aço 20# ou liga de alumínio fundido ZL102.O retentor do bloco de isolamento é feito de resina de poliamida 1010, liga de alumínio fundido ZL102 ou qa110-3-1.5 bronze de alumínio.Material do anel de vedação: borracha resistente a óleo, borracha fluorada, borracha butadieno resistente a óleo.

As formas estruturais comuns de rolamento de giro incluem rolamento de esferas de contato de quatro pontos de fileira única e fileira dupla, rolamento de esferas axial de contato angular de fileira dupla, rolamento de giro de rolos cilíndricos cruzados e cones cruzados, rolamento de giro de rolos cilíndricos de três fileiras , e rolamento de giro misto de coluna de esferas.Os tipos acima de rolamento de giro são divididos em estruturas sem dentes, dentadas externas e internas de acordo com o rolamento e a distribuição da engrenagem.

4. Composição do código do rolamento de giro

A representação do rolamento de giro, a composição do rolamento, o rolamento de giro é composto do fundamental e do pós-escrito.

O símbolo básico do rolamento de giro é dividido em três partes: a primeira é o tipo estrutural e o tipo de transmissão;o meio é o diâmetro do corpo rolante (o rolamento de giro é o diâmetro máximo do corpo rolante para o corpo rolante acima de duas fileiras);e a parte traseira é o diâmetro do círculo central do peso do corpo rolante (o rolamento de giro é o diâmetro máximo do círculo central para o corpo rolante acima de duas fileiras).

(1) O código do tipo de construção deve seguir as regras da tabela 1.

01 rolamento giratório de esferas de quatro pontos de contato;02 pares de rolamento giratório de esferas;11.Rolamento de giro de rolos cilíndricos intercalados;13.Três fileiras de rolamentos de giro cilíndricos.

(2) O código do tipo de condução deve seguir as regras da tabela 2.

0 tipo sem dentes;1.Módulo pequeno dos dentes externos da engrenagem cilíndrica envolvente;2.Os dentes externos da engrenagem cilíndrica envolvente têm módulo maior;3.Módulo pequeno dos dentes internos da engrenagem cilíndrica envolvente; Os dentes internos da engrenagem cilíndrica envolvente são módulos maiores.

(3) Regras básicas de compilação de código

Quando o código básico é organizado, o código do tipo de construção e o código do tipo de transmissão são escritos juntos, e a frente, o meio e a traseira são separados por '. '.

Espero que a introdução do rolamento de giro neste documento seja útil para você.Nossa empresa é especializada na produção de todos os tipos de rolamentos de giro.Se você precisar de rolamento de giro, entre em contato conosco.
