Engrenagem externa de rolos de três carreiras de alta qualidade rolamento de giro grande para guindaste portuário

Recursos do anel giratório do guindaste marítimo: O guindaste marítimo em geral usa esfera diferente de duas carreiras, esfera de contato de quatro pontos, anel giratório de três fileiras da estrutura interna do dente, dependendo da capacidade do anel giratório do anel giratório de três fileiras, normalmente usado para pesados guindaste, anel giratório de esferas de quatro pontos de contato e anel giratório de duas carreiras para guindastes leves.

Status de disponibilidade:

Quantidade:



Inquérito Adicionar a cesta

Modelo:
131
Marca do Produto:
xzwd
Código Do Produto:
8482800000

Descrição do Produto

Os guindastes portuários desempenham um papel importante no desenvolvimento do porto.O dispositivo de rolamento de giro é um componente importante que conecta a parte rotativa e a parte fixa do guindaste.Uma vez que a falha ocorra, a estabilidade de todo o guindaste será afetada.Ao mesmo tempo, o rolamento de giro é carregado com cargas complexas e deve suportar força vertical, força horizontal e momento de tombamento, portanto, a resistência do anel de giro é muito importante.

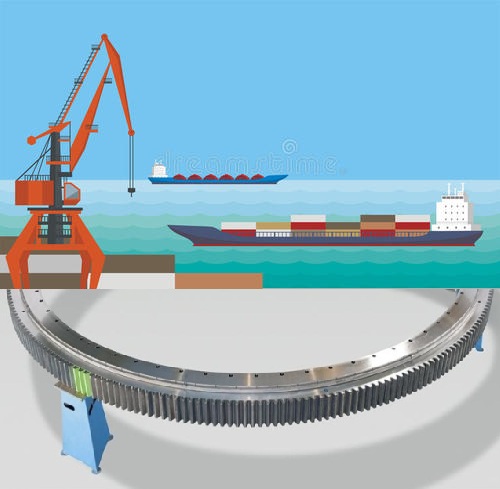

Rolamento de giro do guindaste portuário

guindaste marítimo anel giratório características: O guindaste marítimo em geral usa esfera diferente de duas carreiras, esfera de contato de quatro pontos, giro de rolo de três carreiras anel da estrutura interna do dente, dependendo anel giratório capacidade do anel giratório de três carreiras são normalmente usados para guindaste pesado, anel giratório de esfera de contato de quatro pontos e anel giratório de linha dupla para guindastes leves.

Como o guindaste trabalha em um ambiente de -20°C a +45°C, esse tipo de anel giratório requer maior desempenho mecânico dos materiais.

O rolamento de giro de rolos de três carreiras tem três anéis de assento, que separam as pistas superior, inferior e radial,

fez com que cada linha da capacidade de carga do rolo possa ser especificada e possa suportar diferentes cargas simultaneamente.

A capacidade de carga é a maior comparada com os outros três modelos. Devido ao grande tamanho em axial e

dimensão radial da estrutura sólida, é especialmente adequado para o pesado máquinas de serviço, como rodas

Escavadeira, guindaste com rodas, guindaste de navio, torres de concha e guindaste móvel resistente etc.

Wight/KG:224-7320

Para obter o desenho (pdf), clique em Modelo.

Não.	Engrenagem Externa DL milímetros	Dimensions			Dimensão de montagem						Dimensão Estrutural			Dados da Engrenagem					Força circunferencial da engrenagem		Peso kg
		D milímetros	d milímetros	H milímetros	D1 milímetros	D2 milímetros	n	milímetros	dm milímetros	L milímetros	n1 milímetros	H1 milímetros	h milímetros	b milímetros	x	m milímetros	D e milímetros	z	Normalizando Z 104N	Têmpera T 104N
1	131.25.500.pdf	634	366	148	598	402	24	18	M16	32	4	10	32	80	0.5	5	664	130	5.0	6.7	224
	132.25.500															6	664.8	108
2	131.25.560.pdf	694	426	148	658	462	24	18	M16	32	4	10	32	80	0.5	5	724	142	5.0	6.7	240
	132.25.560															6	724.8	118
3	131.25.630.pdf	764	496	148	728	532	28	18	M16	32	4	10	32	80	0.5	6	808.8	132	6.0	8	270
	132.25.630															8	806.4	98
4	131.25.710.pdf	844	576	148	808	612	28	18	M16	32	4	10	32	80	0.5	6	886.8	145	6.0	8	300
	132.25.710															8	886.4	108
5	131.32.800.pdf	964	636	182	920	680	36	22	M20	40	4	10	40	120	0.5	8	1006.4	123	12.1	16.7	500
	132.32.800															10	1008	98
6	131.32.900.pdf	1064	736	182	1020	780	36	22	M20	40	4	10	40	120	0.5	8	1102.4	135	12.1	16.7	600
	132.32.900															10	1108	108
7	131.32.1000.pdf	1164	836	182	1120	880	40	22	M20	40	5	10	40	120	0.5	10	1218	119	15.1	20.9	680
	132.32.1000															12	1221.6	99
8	131.32.1120.pdf	1284	956	182	1240	1000	40	22	M20	40	5	10	40	120	0.5	10	1338	131	15.1	20.9	820
	132.32.1120															12	1341.6	109
9	131.40.1250.pdf	1445	1055	220	1393	1107	45	26	M24	48	5	10	50	150	0.5	12	1509.6	123	22.9	31.4	1200
	132.40.1250															14	1509.2	105
10	131.40.1400.pdf	1595	1205	220	1543	1257	45	26	M24	48	5	10	50	150	0.5	12	1665.6	136	22.9	31.4	1300
	132.40.1400															14	1663.2	116
11	131.40.1600.pdf	1795	1405	220	1743	1457	48	26	M24	48	6	10	50	150	0.5	14	1873.2	131	26.3	36.6	1520
	132.40.1600															16	1868.8	114
12	131.40.1800.pdf	1995	1605	220	1943	1657	48	26	M24	48	6	10	50	150	0.5	14	2069.2	145	26.3	36.6	1750
	132.40.1800															16	2076.8	127
13	131.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	12	54	160	0.5	16	2300.8	141	32.2	44.5	2400
	132.45.2000															18	2300.4	125
14	131.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	12	54	160	0.5	16	2556.8	157	32.2	44.5	2700
	132.45.2240															18	2552.4	139
15	131.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	12	54	160	0.5	18	2822.4	154	36.2	50.1	3000
	132.45.2500															20	2816	138
16	131.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	12	54	160	0.5	18	3110.4	170	36.2	50.1	3400
	132.45.2800															20	3116	153
17	131.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	12	65	180	0.5	20	3536	174	45.2	62.6	5000
	132.50.3150															22	3537.6	158
18	131.50.3550	3832	3268	270	3742	3358	72	45	M42	84	8	258	65	180	0.5	20	3936	194	45.2	62.6	5680
	132.50.3550															22	3933.6	176	49.8	68.9
19	131.50.4000	4282	3718	270	4192	3808	80	45	M42	84	8	258	65	180	0.5	22	4395.6	197	49.8	68.9	6470
	132.50.4000															25	4395	173	56.5	78.3
20	131.50.4500	4782	4218	270	4692	4308	80	45	M42	84	8	258	65	180	0.5	22	4901.6	220	49.8	68.9	7320
	132.50.4500															25	4895	193	56.5	78.3

Observação:

1. n1 é o número de furos de lubrificação.Copo de óleo M10×1JB/T7940.1~JB/T7940.

2. A localização do bico de óleo pode ser alterada de acordo com a aplicação do usuário.

3. n-φ pode mudar para furo roscado, o diâmetro do furo roscado é M e a profundidade é 2M.

4. A força tangencial do dente na forma é a força máxima do dente;a força tangencial nominal do dente é 1/2 da máxima.

5. 'K' é o coeficiente de redução do adendo.
