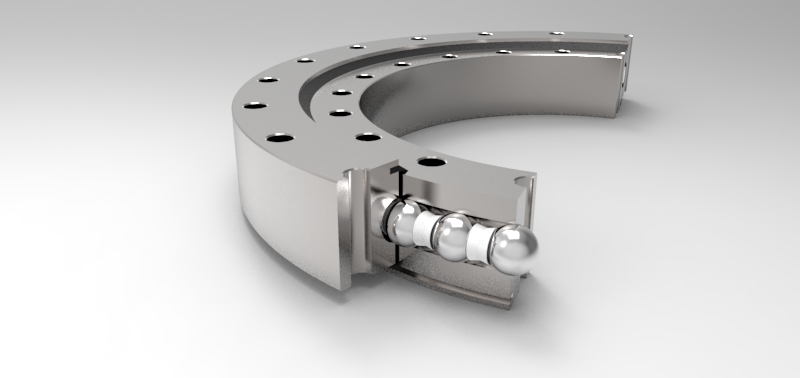

Estrutura básica do anel giratório

o anel giratório é o mesmo que outros rolamentos comuns.Possui corpos rolantes e pistas, mas a diferença é que o anel giratório tem muitas características diferentes:

1. O tamanho do rolamento de giro é relativamente grande, seu diâmetro é geralmente de 0,2 a 10 metros e alguns diâmetros são maiores que 40 metros.

2. O rolamento de giro geralmente tem que suportar várias cargas, não apenas a força axial e a força radial, mas também o maior momento de inclinação.Portanto, um conjunto de rolamentos de giro geralmente funciona como vários conjuntos de rolamentos comuns.

3. A velocidade de funcionamento do rolamento de giro é muito baixa, geralmente inferior a 50 rotações por minuto.Em muitos casos, o rolamento de giro não realiza operação contínua, mas apenas gira para frente e para trás dentro de um ângulo, o que equivale ao chamado 'rolamento de giro'.

4. Também existem grandes diferenças entre rolamentos de giro e rolamentos em termos de materiais e processos de tratamento térmico.

5. Geralmente, o rolamento de giro é equipado com um anel de engrenagem para acionamento rotativo e um dispositivo de vedação para prevenção de poeira.

6. O método de instalação é diferente.O anel giratório não é encaixado no eixo central e instalado na caixa do mancal como os rolamentos comuns, mas é fixado nos suportes superior e inferior por meio de parafusos.

O anel giratório é um tipo de rolamento extra grande que pode suportar uma carga abrangente.Por seu formato se assemelhar a um prato, também é chamado de 'rolamento da plataforma giratória'. Pode suportar maior carga axial, carga radial e momento de inclinação, e pode substituir vários conjuntos de rolamentos comuns. Combinação de funções. Geralmente adequado para equipamentos mecânicos que suportam grande momento de tombamento para movimento de rotação relativa, é uma espécie de combinado rolamento com alta eficiência e alta capacidade de carga.

Portanto, devido à natureza especial do rolamento de giro e outras razões, o rolamento de giro tem sido aplicado em muitos campos em maior extensão.
