Design de rolamento giratório de esferas de quatro pontos de contato

1. Descrição

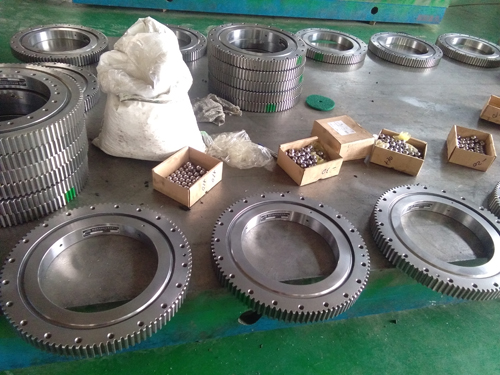

Esta série de linha única rolamentos de esferas de quatro pontos de contato é composto principalmente de anéis internos e externos.O anel esférico de contato de quatro pontos de linha única tem os recursos de design compacto e leve.As esferas rolam na pista circular em quatro pontos, para que possam realizar a força axial, a força radial e o momento de inclinação ao mesmo tempo.

2. Aplicação

Esta série de rolamentos de esferas de quatro pontos de contato é adequada em muitas máquinas de engenharia, como máquina de operação de soldagem de transportador rotativo, pequenos guindastes, escavadeiras de pequeno e médio porte e assim por diante.Tal como O anel giratório de esfera de contato de 4 pontos é bem usado para guindaste montado em caminhão

3. Parâmetros técnicos exigidos pelo comprador nos fornecem para a seleção do rolamento de giro

1). Carga do rolamento de giro (inclui rolamento de carga axial e rolamento de carga radial)

2).Porcentagem de cada carga e seu tempo de ocupação

3).Velocidade ou número de rotações do rolamento de giro sob cada carga

4).Força circunferencial atuando na engrenagem

5). Dimensões do rolamento de giro

6).Outras condições de operação

4. Processo de fabricação do rolamento de giro

Matéria-prima→Controle→Desbaste→Pista→Pista em desbaste→endurecido→Perfuração→Engrenagem→Superfície→CNC→Retificação→Vedação→Medição→Montagem→Inspeção→Embalagem→Despacho
