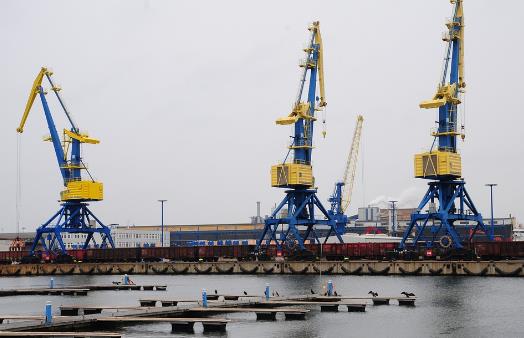

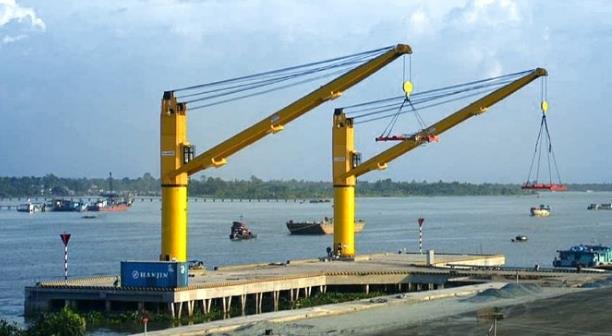

ROLAMENTO DE GIRATÓRIO DE TRÊS LINHAS PARA GUINDASTE DE BOMBORDO

O rolamento de giro XuZhou Wanda é profissional em rolamento de giro da máquina portuária.

o rolamento de giro de rolos de três carreiras tem três linhas pista de rolamento, o elemento rolante é rolo de aço.Esta estrutura pode suportar a carga mais pesada em comparação com outro tipo de suporte de estrutura.Normalmente, o rolamento de giro de rolos de carreira tripla é usado para algumas máquinas pesadas.O anel giratório de rolos de três fileiras é equipado com anéis de assento, órbita superior.Nem a broca nem a órbita radial são separadas individualmente, isso faz com que a carga de cada linha dos rolos possa ser confirmada, fazendo com que possa realizar todos os tipos de carga diferentes simultaneamente.A capacidade de carga do rolamento de giro de três fileiras é a maior entre quatro modelos e o tamanho axial e radial é bastante grande até certo ponto, a estrutura do anel do rolamento de giro de três fileiras é muito firme.

Além disso, O rolamento de giro de três carreiras tem três pistas, as pistas superior e inferior e as pistas radiais são separadas, de modo que a carga de cada linha de rolos pode ser determinada com precisão e pode suportar várias cargas ao mesmo tempo, que é o rolamento capacidade de quatro produtos.O maior, com eixo grande e dimensões radiais, é particularmente adequado para máquinas pesadas que requerem grandes diâmetros, como escavadeiras de roda de caçamba, guindastes sobre rodas, guindastes marítimos, guindastes de giro de panelas e guindastes de grande tonelagem.

No entanto, existem quatro tipos de estruturas para rolamentos de giro comuns: voleibol simples, rolo cruzado, voleibol duplo e três carreiras.Com base em nossa experiência e cálculos, chegamos às seguintes conclusões:

• Quando fazer ≤ 1800, o tipo de voleibol único é o tipo preferido;quando Do > 1800, o rolamento de giro da coluna de três fileiras é o preferido.

• Rolamentos de giro do mesmo tamanho de quadro, tipo voleibol simples com maior capacidade de carga do que rolo cruzado e redutor de carreira dupla.

• O anel giratório de voleibol único da série Q, tamanho compacto, peso mais leve, melhor desempenho de custo, é a série preferida para voleibol individual.

Há um cálculo eleitoral de um único anel giratório de vôlei：

1） Calcular a capacidade estática nominal

CO = 0,6 × DO × do0,5

Onde: capacidade estática nominal de CO, kN

DO-diâmetro do centro da pista, mm do-diâmetro nominal da esfera de aço, mm
