Força de carregamento do rolamento de giro

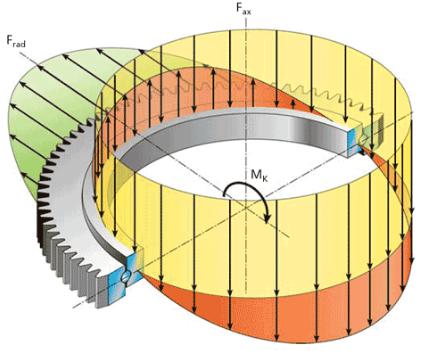

Durante o uso do rolamento de giro, geralmente é necessário suportar a ação conjunta da força de carga axial Fa, a força de carga radial Fr e o momento de tombamento M. Para diferentes aplicações, devido aos diferentes modos de trabalho e formas estruturais do máquina principal, a combinação das três cargas acima A situação mudará, às vezes pode ser a combinação de duas cargas e às vezes pode ser apenas um efeito separado de uma carga.

Um anel giratório é um sistema contido de esferas ou rolos, gaiolas, pistas, provisões de montagem e, muitas vezes, engrenagens integrais também.Essas grandes unidades são projetadas para transmitir carga axial, carga radial e cargas de momento de inclinação.E como eles lidam com cargas (e diferentes combinações delas) em um conjunto, esses rolamentos eliminam peso, espaço e penalidades de custo de outros projetos rotacionais.

Rolamento de giro Cálculo e seleção de acordo com a força de carga

O anel giratório mais adequado para um projeto depende de cargas estáticas e dinâmicas, requisitos de parafusos e especificações de engrenagens. Como as cargas em um anel giratório são melhor calculadas?Usando a abordagem de engenharia clássica de criar diagramas de corpo livre e, em seguida, resolver variáveis ​​desconhecidas usando equações de equilíbrio estático.(Esse esboço mostra as forças, sua direção vetorial em termos de valores de coordenadas cartesianas X e Y e as distâncias perpendiculares X e Y dessas forças em relação ao centro do rolamento.) O plano do rolamento torna-se uma linha de corte para o diagrama de corpo livre forças de divisão — esquerda e direita ou superior e inferior em relação ao plano de rolamento.Cargas de rolamento são simplesmente as forças de reação no plano de corte.As equações das forças reacionárias de retorno do equilíbrio estático neste plano são:

Σ Forças axiais = 0

Σ Forças radiais = 0

Σ Momentos = 0

As direções de força e rotação do momento são muito importantes, indicando se um valor é positivo ou negativo.As cargas momentâneas são calculadas sobre o centro do anel - isto é, onde o plano central e o eixo de rotação do anel se cruzam.

A importância da manutenção de rolamentos de coroa de orientação grandes em equipamentos de elevação

No equipamento de elevação, o rolamento de grande diâmetro serve como uma junta entre a estrutura superior e o material rodante, proporcionando um meio de rotação de 360 ​​graus.Os dispositivos de elevação normalmente têm um espectro de carga complexo: o rolamento do anel giratório pode lidar simultaneamente com todas as combinações de carga axial, radial e de momento de inclinação.O uso de um rolamento de coroa de orientação oferece ainda outro benefício: seu projeto sem eixo elimina a necessidade de um fuso ou poste mestre.O centro do mancal permanece aberto para permitir a passagem de vários componentes hidráulicos e de controle.

A lubrificação inadequada é a causa mais comum de falhas prematuras em rolamentos.Nos rolamentos de coroa de orientação, é necessária uma graxa de extrema pressão para serviço pesado.Quando a lubrificação é inadequada, ocorrem danos na superfície na forma de rugosidade ou ondulação.Mais tarde, desenvolvem-se fissuras finas, seguidas de descamação

Embora a manutenção seja crítica para prolongar a vida útil de grandes rolamentos de coroa de orientação, a severidade do uso de equipamentos pesados ​​significa que, eventualmente, qualquer rolamento de anel de giro grande ficará desgastado.A detecção do desgaste do rolamento torna o reparo uma alternativa menos dispendiosa à substituição.Se você praticar a manutenção adequada e observar os sinais de aviso comuns, é provável que um rolamento gasto seja considerado reparável.
