Acionamento giratório de sem-fim duplo

Acionamento giratório de sem-fim duplo

Os acionamentos giratórios são aplicados principalmente em máquinas portuárias, máquinas de mineração, máquinas de soldagem, veículos de construção, veículos modulares, sistemas de rastreamento solar de eixo único e duplo e pequenos sistemas de energia eólica etc. requisito de rastreamento em campos de rastreamento de energia solar térmica PV, CPV e.

o verme duplo acionamento giratório atinge o objetivo de contato linear entre os corpos rolantes e a pista, ajustando a pista de duas carreiras e o rolo cilíndrico de duas carreiras.E a pista tem um certo ângulo de inclinação, aumentando assim a capacidade de carga, para que o rolamento possa suportar cargas axiais e radiais, bem como grandes momentos de tombamento.Como os dentes externos são ajustados no meio da altura do círculo externo do anel interno, a engrenagem helicoidal pode ser instalada no círculo externo do anel interno, que é comparável à fileira dupla existente de quatro com dentes externos.Comparado com o rolamento de giro de esferas de contato pontual, ele pode melhorar muito a capacidade de carga e aumentar a rigidez e a capacidade de rolamento do momento de capotamento nas mesmas condições de espaço.Tem as características de estrutura simples, economia de espaço, fácil utilização e redução de custos.

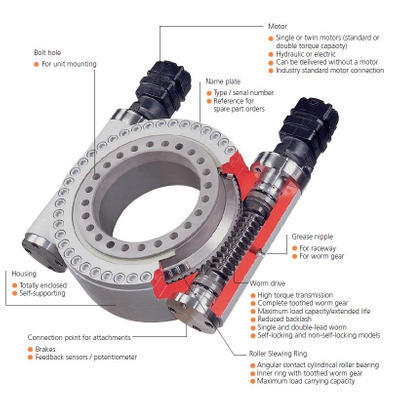

O anel interno é fixado acima do anel da sede da base, e o primeiro invólucro do eixo e o segundo invólucro do eixo são dispostos simetricamente no lado externo do anel da sede da base.As linhas do eixo são perpendiculares entre si no espaço;o primeiro sem-fim é instalado no primeiro alojamento do eixo;o segundo sem-fim é instalado no segundo alojamento do eixo.O primeiro sem-fim e o segundo sem-fim são engrenados com o anel externo da engrenagem.Neste dispositivo, dois sem-fins são usados ​​para acionar a coroa dentada externa do anel giratório.As forças translacionais dos dois vermes se compensam.Ao mesmo tempo, a folga entre o sem-fim e a coroa externa pode ser 'eliminada' para obter um posicionamento preciso da rotação ângulo da coroa externa.o acionamento giratório de dupla rosca tem estrutura simples e design razoável e pode ser amplamente utilizado em máquinas de engenharia, máquinas de construção, energia solar fotovoltaica e outras indústrias.

Nossa empresa lançou esses modelos de giro de duplo verme dirigir(https://www.slew-bearing.com/Dual-Worm-Slewing-Drive-For-Solar-Tracker-pd41486784.html): SE17-2, SE21-2, WEA17-2, WEA21-2 e mais modelos ainda estão em desenvolvimento.
