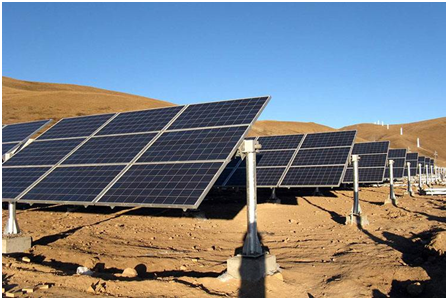

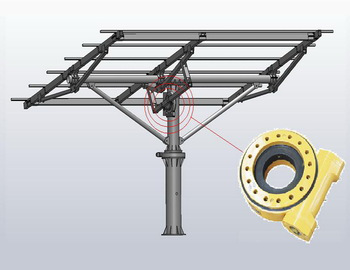

Unidade de giro de engrenagem sem-fim da série SE para sistema de rastreador solar

Acionamentos giratórios são dispositivos mecânicos comumente usados, encontrados hoje em aplicações como guindastes de construção, sistemas de rastreamento solar e equipamentos industriais.A tecnologia básica encontrada nesses mecanismos de acionamento, no entanto, é muito antiga, remontando à Grécia Antiga e empregada por Leonardo da Vinci em muitas de suas invenções renascentistas.Os acionamentos giratórios modernos representam as evoluções modernas de uma máquina básica antiga e altamente eficaz, o acionamento sem-fim ou parafuso sem fim.

Um acionamento giratório moderno de qualidade inclui uma estrutura de montagem sólida, um rolamento giratório, movimento rotacional e controles de potência para facilitar o movimento perfeito.Em operação, o drive converte o movimento axial (força exercida sobre um eixo) em torque radial/rotativo, permitindo a rotação de cargas maiores com mais precisão, além de possibilitar a amplificação do torque engrenado.

o acionamento giratório faz isso engrenando as ranhuras de um parafuso horizontal (o sem-fim) com os dentes de uma engrenagem colocada perpendicularmente ao parafuso.A engrenagem gira conforme o parafuso gira, e a força de movimento axial do parafuso é então transmitida para a engrenagem radial como torque de saída ampliado.

Embora a ideia básica por trás do acionamento giratório não seja nova, as encarnações modernas desse dispositivo apresentam muitas inovações relativamente recentes.O projeto de parafuso de ampulheta patenteado da Kinematics, por exemplo, aumenta o número de dentes de engrenagem que podem ser engatados com as ranhuras helicoidais de uma só vez, melhorando muito a transição de força em relação aos designs helicoidais padrão, engrenando de forma muito mais eficiente com a engrenagem radial.Isso, por sua vez, aumenta significativamente a capacidade de sobrevivência do drive, precisão de posicionamento e suavidade rotacional.

Fechado em um invólucro robusto e testado para proteger o mecanismo de água, poeira, sujeira e outros contaminantes particulados, a caixa de engrenagens de acionamento giratório Cinematics resultante oferece um meio poderoso de criar força rotacional precisa em muitas das aplicações mais exigentes do mundo.

Xuzhou Wanda Slewing Bearing Co.,Ltd.é um fabricante profissional e exportador de rolamento de giro/anel de giro/círculo de giro e unidades de giro/unidade de giro, que são aplicados principalmente em máquinas portuárias, máquinas de mineração, máquinas de soldagem, veículos de construção, veículos modulares, sistemas de rastreamento solar de eixo único ou duplo, e pequenos sistemas de energia eólica etc.

Ao adotar o rolamento de giro como seu componente principal, o acionamento de giro pode suportar força axial, força radial e momento de inclinação simultaneamente.O acionamento giratório é amplamente aplicado em reboques modulares, todos os tipos de guindastes, plataforma de trabalho aéreo, sistemas de rastreamento solar e sistemas de energia eólica.

As caixas de engrenagens elétricas e planetárias podem ser projetadas de acordo com a necessidade do cliente. O acionamento giratório tem a vantagem de economizar espaço nas instalações, capacidade máxima de carga em um design compacto, vida útil extensa, custos de manutenção reduzidos.

Formulários

As unidades giratórias fechadas SE ajudam no movimento de energia em todos os setores e são perfeitas para situações que exigem retenção de carga e torque rotacional da mesma caixa de engrenagens.As aplicações típicas incluem rastreadores solares, turbinas eólicas, antenas parabólicas e de radar, guindastes de caminhões, elevadores de mão, equipamentos utilitários, acessórios de equipamentos hidráulicos, equipamentos de ferramentas de petróleo, manipuladores de pneus, torres de escavação e elevadores automotivos.

Especificações

Nossos tamanhos de modelo básico oferecem faixas de desempenho de 6kNm a 220kNm de torque de retenção, 200Nm a 63kNm de torque de saída, 500Nm a 271kNm de capacidade de carga de momento de capotamento e taxas de redução da caixa de engrenagens de 30:1 até 156.600:1.A montagem pode ser feita horizontalmente, verticalmente ou através de uma combinação de vários eixos.Obtenha especificações detalhadas.
