Engrenagem sem-fim giratória da série SE SE9 com motor hidráulico para máquina de pulverização carro canhão de névoa caminhão

O acionamento giratório é usado principalmente para máquinas de carro sparyer. O canhão de névoa, que não é muito conhecido, mas está ganhando popularidade, é uma grande máquina montada em um caminhão que pulveriza névoa de água.


Eles foram inicialmente usados ​​em canteiros de obras e minas para reduzir a poeira.Mas os engenheiros melhoraram as máquinas para fazê-las liberar gotículas menores de névoa para combater partículas finas transportadas pelo ar, que fornecem o serviço de canhão de névoa em partes da capital.
Status de disponibilidade:
Quantidade:
  • Acionamento de giro do motor hidráulico

  • XZWD

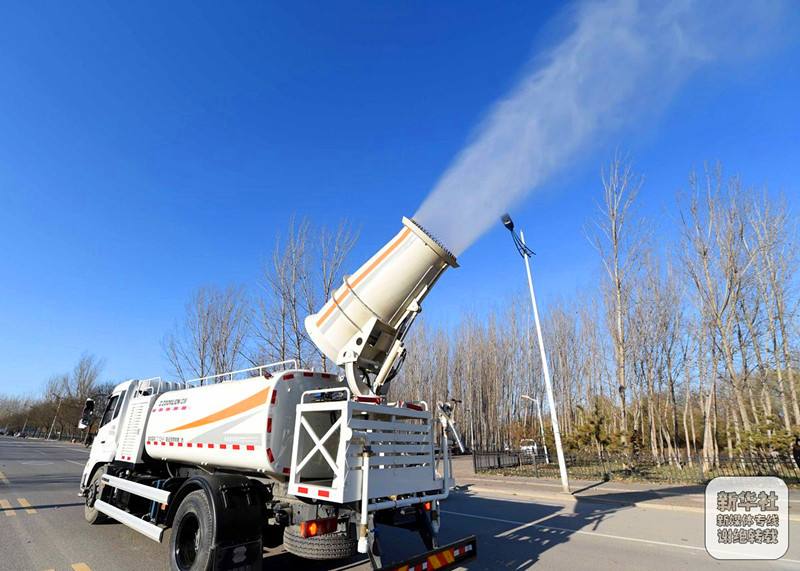

O canhão de névoa, que não é muito conhecido, mas está ganhando popularidade, é uma grande máquina montada em um caminhão que borrifa névoa de água.

Eles foram inicialmente usados ​​em canteiros de obras e minas para reduzir a poeira.Mas os engenheiros melhoraram as máquinas para fazê-las liberar gotículas menores de névoa para combater partículas finas transportadas pelo ar, que fornecem o serviço de canhão de névoa em partes da capital.


A engrenagem sem-fim fechada da série SE XZWD é usada principalmente para o caminhão de canhão de névoa da máquina de pulverização.


Giro  drives  está  fez  por  fabricação  engrenagem,  rolamentos,  selos,  habitação,  motor  e  outro  auxiliar  componentes  e  montando  eles  em  a  finalizado  caixa de velocidade.


tempo

Glossário

1) Torque do momento de inclinação: O torque é a carga multiplicada pela distância entre a posição da carga e o centro do rolamento de giro.Se o torque gerado pela carga e distância for maior que o torque nominal do momento de inclinação, o acionamento giratório será derrubado.

2) Carga radial: Carga vertical ao eixo do rolamento de giro

3) Carga axial: Carga paralela ao eixo do rolamento de giro

4) Torque de retenção: É o torque reverso.Quando a unidade está girando inversamente e as peças não estão danificadas,

5) O torque máximo alcançado é chamado de torque de retenção.

6) Travamento automático: Somente quando carregado, o acionamento giratório não é capaz de inverter a rotação e, portanto, chamado de travamento automático.


--O cliente pode escolher o motor de acordo com a dimensão de conexão da unidade giratória já projetada.

--Podemos projetar a estrutura de conexão de acordo com a dimensão de conexão do motor do cliente.

--Podemos ajudar a fornecer todas as peças com motor hidráulico, motor DC, motor AC, motor de passo ou servo motor. Para obter o desenho (pdf), clique no modelo.

Modelo

Dimensões externas

Dimensões de instalação

Data dos furos de montagem

PDF.format

L1

L2

L3

H1

H2

D1

D2

D3

D4

D5

D6

n1

M1

T1

T2

n2

M2

T3

T4


milímetros

anel interno

Anel externo

SE3-62-H-16R

190

157

80

94.5

97.5

126

100

não

não

100

115

6

M10

17

32

6

M10

17

não

SE5-62-H-16R

228

173

100.1

107.5

119

140

100

não

não

128

146

6

M10

18

33

6

M10

20

não

SE7-73-H-16R

295

185

132.7

76.5

80.8

145

120.6

98

163

203.2

237.5

10

M12

25

45

8

M12

25

42.4

SE9-61-H-25R

408

314

174.2

102

108

204

175

145

222.5

270

316

15

M16

30

65

16

M16

30

53

SE12-78-H-25R

498

324

220

106

110.5

289

259

229

308.5

358

402

19

M16

30

69.4

18

M16

30

51

SE14-85-H-25R

533

330

237.6

106

110

325

295

265

342.5

390

435.5

23

M16

30

69

18

M16

30

51

SE17-102-H-25R

578

378

282.55

121

126

406

365.1

324

425

479.4

522

20

M16

32

79

20

M16

32

55

SE21-125-H-25R

737

462

339.1

133

136.5

533

466.7

431.8

525.5

584.2

618

35

M20

40

91

36

M20

40

não

SE25-150-H-25R

863

462

401.8

133

130

628

565

512

620

675

744

35

M20

40

87

36

M20

40

não

Modelo

Torque nominal de saída
kN.m

Torque do momento de inclinação
kN.m

Carga axial
kN

Carga radial
kN

Torque de Retenção
kN.m

relação de transmissão

Precisão de Rastreamento

Engrenagens autotravantes

Peso
kg

SE3

0.4

1.1

30

16.6

2

62:1

≤0,200

Sim

12kg

SE5

0.6

3

45

22

5.5

62:1

≤0,200

Sim

20kg

SE7

1.5

13.5

133

53

10.4

73:1

≤0,200

Sim

23kg

SE9

6.5

33.9

338

135

38.7

61:1

≤0,200

Sim

49kg

SE12

7.5

54.3

475

190

43

78:1

≤0,200

Sim

61kg

SE14

8

67.8

555

222

48

85:1

≤0,200

Sim

64kg

SE17

10

135.6

976

390

72.3

102:1

≤0,150

Sim

105kg

SE21

15

203

1598

640

105.8

125:1

≤0,150

Sim

149kg

SE25

18

271

2360

945

158.3

150:1

≤0,150

Sim

204kg
